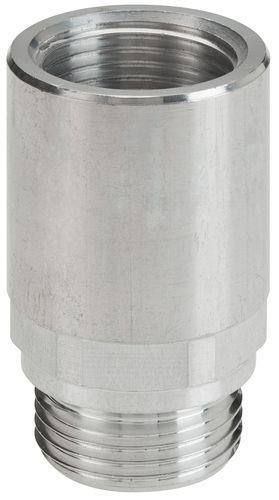

Tappo sfiato PRS/F
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- sfiato
Descrizione
Presentazione
Prolunga sfiato per sistemi idraulici/oli. Costituita da corpo in lega di alluminio (versione standard: senza trattamento superficiale), stessa filettatura interno/esterno, ampia camera con geometria a labirinto. Particolarmente adatta per macchine agricole, macchine movimento terra e macchine edili.
Descrizione
Avvertenze
Il prodotto non è progettato per funzionare in posizione capovolta. L’installazione o il collaudo in tale configurazione non è conforme alle specifiche di progetto e può compromettere il corretto funzionamento del dispositivo.
Scheda Tecnica - GAS ISO 228
TIPO | CODICE | FILETTATURA | d | h | f | e | PESO (g)
PRS/F1G | 1GPSF10A | 1/4" | 20 | 40 | 8 | 17 | 28
PRS/F2G | 1GPSF20A | 3/8" | 26 | 40 | 10 | 22 | 45
PRS/F3G | 1GPSF30A | 1/2" | 30 | 40 | 11 | 27 | 61
PRS/F4G | 1GPSF40A | 3/4" | 36 | 50 | 12 | 32 | 103
PRS/F5G | 1GPSF50A | 1" | 42 | 50 | 14 | 38 | 136
Scheda Tecnica - METRICO MB
TIPO | CODICE | FILETTATURA | d | h | f | e | PESO (g)
PRS/F1M | 1MPSF10A | 14 x 1.5 | 20 | 40 | 8 | 17 | 28
PRS/F2M | 1MPSF20A | 16 x 1.5 | 26 | 40 | 10 | 22 | 46
PRS/F3M | 1MPSF30A | 18 x 1.5 | 26 | 40 | 10 | 22 | 42
PRS/F4M | 1MPSF40A | 20 x 1.5 | 30 | 40 | 11 | 27 |
PRS/F5M | 1MPSF50A | 22 x 1.5 | 30 | 40 | 11 | 27 | 60
Caratteristiche / Specificazioni tecniche
Prolunga sfiato per sistemi idraulici/oli. Costituita da corpo in lega di alluminio (versione standard: senza trattamento superficiale), stessa filettatura interno/esterno, ampia camera con geometria a labirinto. Particolarmente adatta per macchine agricole, macchine movimento terra e macchine edili.
Descrizione
- A richiesta: trattamento di anodizzazione.
- A richiesta: versione in acciaio senza diaframmi interni.
Avvertenze
Il prodotto non è progettato per funzionare in posizione capovolta. L’installazione o il collaudo in tale configurazione non è conforme alle specifiche di progetto e può compromettere il corretto funzionamento del dispositivo.
Scheda Tecnica - GAS ISO 228
TIPO | CODICE | FILETTATURA | d | h | f | e | PESO (g)
PRS/F1G | 1GPSF10A | 1/4" | 20 | 40 | 8 | 17 | 28
PRS/F2G | 1GPSF20A | 3/8" | 26 | 40 | 10 | 22 | 45
PRS/F3G | 1GPSF30A | 1/2" | 30 | 40 | 11 | 27 | 61
PRS/F4G | 1GPSF40A | 3/4" | 36 | 50 | 12 | 32 | 103
PRS/F5G | 1GPSF50A | 1" | 42 | 50 | 14 | 38 | 136
Scheda Tecnica - METRICO MB
TIPO | CODICE | FILETTATURA | d | h | f | e | PESO (g)
PRS/F1M | 1MPSF10A | 14 x 1.5 | 20 | 40 | 8 | 17 | 28
PRS/F2M | 1MPSF20A | 16 x 1.5 | 26 | 40 | 10 | 22 | 46
PRS/F3M | 1MPSF30A | 18 x 1.5 | 26 | 40 | 10 | 22 | 42
PRS/F4M | 1MPSF40A | 20 x 1.5 | 30 | 40 | 11 | 27 |
PRS/F5M | 1MPSF50A | 22 x 1.5 | 30 | 40 | 11 | 27 | 60
Caratteristiche / Specificazioni tecniche
- Materiale: lega di alluminio (versione standard non trattata).
- Filettatura: stessa per interno ed esterno (versioni GAS ISO 228 e metriche MB elencate).
- Camera interna: ampia, a labirinto per migliorare la funzione di sfiato.
- Applicazioni: macchine agricole, macchine movimento terra e macchine edili.
- Opzioni: anodizzazione disponibile su richiesta; versione in acciaio senza diaframmi interni disponibile su richiesta.
- Limitazioni d'uso: non progettato per funzionare capovolto; installazione/test in questa configurazione possono compromettere il funzionamento.
- Varianti e dimensioni disponibili: vedere Scheda Tecnica - GAS ISO 228 e METRICO MB sopra.
Cataloghi
Catalogo 2018
96 Pagine
Fiere
Fiere a cui parteciperà questo venditore
Altri prodotti Mintor S.r.l.

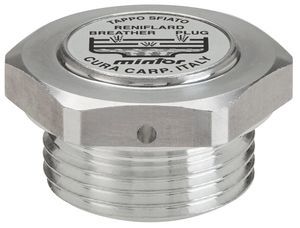

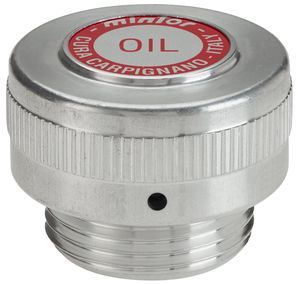

TAPPI DI SFIATO
