TCSF/Z - Tappo di carico e sfiato

Panoramica

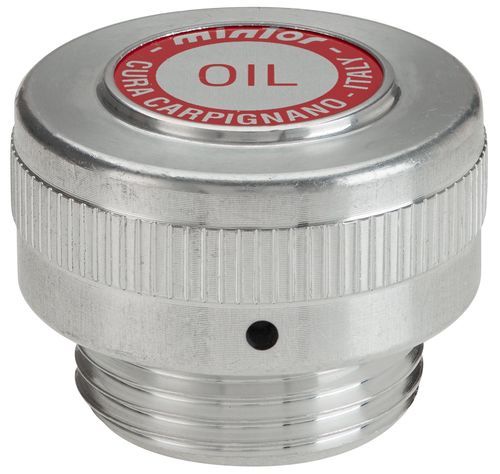

Tappo filettato in lega di alluminio (standard: senza trattamento superficiale) con testa tonda zigrinata per serraggio manuale. Un filtro interno sferico in bronzo e un foro di sfiato libero (diametro 2 mm a 3,5 mm) consentono lo sfiato delle pressioni interne evitando l'ingresso di corpi estranei durante la fase di aspirazione. Il grado di filtrazione è indicato nelle tabelle sottostanti. Il TCSF/Z è adatto ad ambienti polverosi ed è consigliato per centraline idrauliche.

Finiture
Disponibile su richiesta con trattamento di anodizzazione.

Avvertenza di installazione
Il prodotto non è progettato per funzionare in posizione capovolta. L'installazione o il collaudo in posizione capovolta non sono conformi alle specifiche di progetto e possono compromettere il corretto funzionamento del dispositivo.

Scheda Tecnica - GAS ISO 228
TIPO | CODICE | FILETTATURA | h | f | d | μ | PESO (g)
TCSF/Z1G | 1GSFZ10A | 1/4" | 13.5 | 8 | 22 | 40 | 14
TCSF/Z2G | 1GSFZ20A | 3/8" | 13.5 | 10 | 26 | 40 | 21
TCSF/Z3G | 1GSFZ30A | 1/2" | 16.5 | 12 | 30 | 40 | 37
TCSF/Z4G | 1GSFZ40A | 3/4" | 20 | 13.5 | 40 | 40 | 78
TCSF/Z5G | 1GSFZ50A | 1" | 21.5 | 14 | 45 | 40 | 109
TCSF/Z6G | 1GSFZ60A | 1" 1/4 | 21.5 | 16 | 55 | 200 | 154
TCSF/Z7G | 1GSFZ70A | 1" 1/2 | 21.5 | 16 | 55 | 200 | 107
TCSF/Z8G | 1GSFZ80A | 2" | 21.5 | 17 | 70 | 200 | 276

Scheda Tecnica - METRICO MB
TIPO | CODICE | FILETTATURA | h | f | d | μ | PESO (g)
TCSF/Z1M | 1MSFZ10A | 14 x 1.5 | 12 | 8 | 22 | 40 | 14
TCSF/Z2M | 1MSFZ20A | 16 x 1.5 | 12 | 10 | 26 | 40 | 21
TCSF/Z3M | 1MSFZ30A | 18 x 1.5 | 12 | 10 | 26 | 40 | 23
TCSF/Z4M | 1MSFZ40A | 20 x 1.5 | 15 | 12 | 30 | 40 | 35
TCSF/Z5M | 1MSFZ50A | 22 x 1.5 | 15 | 12 | 30 | 40 | 37
TCSF/Z6M | 1MSFZ60A | 24 x 2 | 15 | 13.5 | 36 | 40 | 48
TCSF/Z7M | 1MSFZ70A | 30 x 2 | 20 | 14 | 42 | 40 | 87
TCSF/Z8M | 1MSFZ80A | 33 x 2 | 20 | 14 | 45 | 40 |

Caratteristiche / specifiche tecniche

• Materiale: lega di alluminio (senza trattamento superficiale di serie)
• Testa: tonda zigrinata per serraggio manuale
• Filtro: filtro interno sferico in bronzo
• Foro di sfiato: diam. 2 mm - 3,5 mm (ventilazione libera)
• Grado di filtrazione: indicato nelle tabelle (colonna μ)
• Uso consigliato: ambienti polverosi; centraline idrauliche
• Trattamento: anodizzazione disponibile su richiesta
• Vincolo di installazione: non progettato per funzionamento capovolto; installazione/collaudo capovolto può compromettere il funzionamento
• Modelli disponibili: serie TCSF/Z (versioni GAS ISO 228 e METRICO MB; vedere tabelle per dimensioni e pesi)
