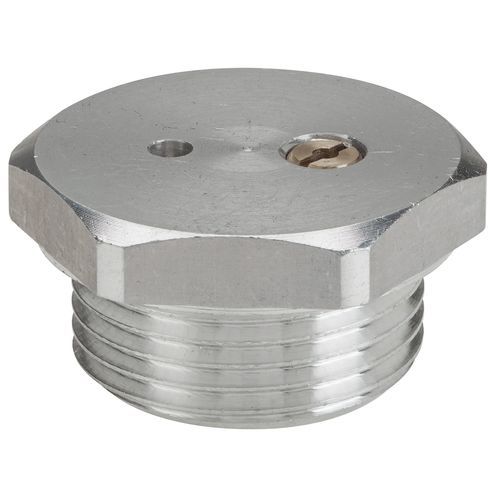

Tappo sfiato TSVV

Descrizione
Tappo di sfiato in lega di alluminio con doppia valvola in lega leggera temprata e indurita. Fornito con taratura standard 0,10 bar. La doppia valvola consente lo sfiato della pressione interna e l'ingresso d'aria quando il livello del fluido diminuisce, evitando la cavitazione agli organi di mandata. Particolarmente adatto per serbatoi, circuiti oleodinamici e macchine a sollevamento idraulico.

Opzioni
Disponibile su richiesta con trattamento di anodizzazione.

Note di installazione
Il prodotto non è progettato per funzionare in posizione capovolta. L'installazione o i collaudi in tale configurazione non sono conformi alle specifiche di progetto e possono compromettere il corretto funzionamento del dispositivo.

Scheda Tecnica - GAS ISO 228
TIPO | CODICE | FILETTATURA | t | f | e | PESO (g)
TSVV1G | 1GSVV10A | 1/4" | 10 | 10 | 17 | 10
TSVV2G | 1GSVV20A | 3/8" | 10 | 10 | 22 | 17
TSVV3G | 1GSVV30A | 1/2" | 10 | 10 | 27 | 28

Scheda Tecnica - METRICO MB
TIPO | CODICE | FILETTATURA | t | f | e | PESO (g)
TSVV5M | 1MSVV50A | 22x1,5 | 10 | 10 | 27 | 28

Caratteristiche / Specificazioni tecniche

• Materiale: corpo in lega di alluminio; doppia valvola in lega leggera temprata e indurita
• Taratura standard: 0,10 bar
• Funzione: doppia valvola per sfiato della pressione interna e immissione d'aria al diminuire del livello del fluido per ridurre la cavitazione
• Applicazioni tipiche: serbatoi, circuiti oleodinamici, macchine a sollevamento idraulico
• Finitura opzionale: anodizzazione su richiesta
• Vincoli operativi: non idoneo per funzionamento in posizione capovolta
• Tipologie dettagliate (GAS ISO 228): TSVV1G — Codice 1GSVV10A — Filettatura 1/4" — t 10 — f 10 — e 17 — Peso (g) 10; TSVV2G — Codice 1GSVV20A — Filettatura 3/8" — t 10 — f 10 — e 22 — Peso (g) 17; TSVV3G — Codice 1GSVV30A — Filettatura 1/2" — t 10 — f 10 — e 27 — Peso (g) 28
• Tipologie dettagliate (METRICO MB): TSVV5M — Codice 1MSVV50A — Filettatura 22x1,5 — t 10 — f 10 — e 27 — Peso (g) 28
