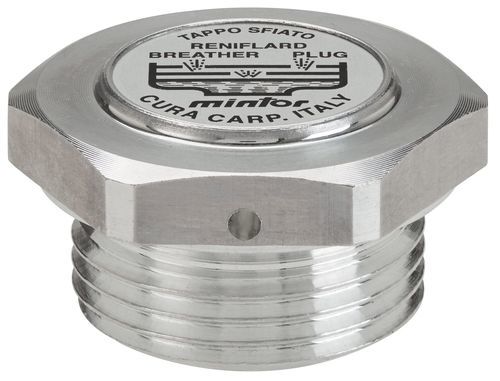

Tappo sfiato TCFdi riempimento
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- sfiato
- Applicazioni
- di riempimento
Descrizione
Descrizione
Tappo filettato con sfiato
Dettagli
Tappo filettato in lega di alluminio fornito senza trattamento superficiale, con testa esagonale. Foro per lo sfiato delle pressioni interne con diametro approssimativo da 2 a 3,5 mm (sfiato libero). Da installare esclusivamente nella parte superiore del carter, lontano dalle parti in movimento. Per applicazioni che richiedono tenute più strette si consiglia il tipo TSFT/N. Trattamento di anodizzazione disponibile su richiesta.
Avvertenza
Il prodotto non è progettato per funzionare in posizione capovolta. L'installazione o il collaudo in tale configurazione non è conforme alle specifiche di progetto e può compromettere il corretto funzionamento del dispositivo.
Scheda Tecnica - GAS ISO 228
TIPO | CODICE | FILETTATURA | t | f | e | PESO (g)
TCF0G | 1GTCF00A | 1/8\" | 6.5 | 8 | 14 | 3
TCF1G | 1GTCF10A | 1/4\" | 7.5 | 8 | 17 | 6
TCF2G | 1GTCF20A | 3/8\" | 8.5 | 10 | 22 | 11
TCF3G | 1GTCF30A | 1/2\" | 8.5 | 10 | 27 | 17
TCF4G | 1GTCF40A | 3/4\" | 9.5 | 12 | 32 | 25
TCF5G | 1GTCF50A | 1\" | 9.5 | 14 | 40 | 43
TCF6G | 1GTCF60A | 1\" 1/4 | 11.5 | 15 | 50 | 82
TCF7G | 1GTCF70A | 1\" 1/2 | 11.5 | 15 | 55 | 112
TCF8G | 1GTCF80A | 2\" | 12 | 17 | 70 | 225
Scheda Tecnica - METRICO MB
TIPO | CODICE | FILETTATURA | t | f | e | PESO (g)
TCF0M | 1MTCF00A | 10 x 1 | 6.5 | 8 | 14 | 3
TCF1M | 1MTCF10A | 14 x 1.5 | 7.5 | 8 | 17 | 6
TCF2M | 1MTCF20A | 16 x 1.5 | 7 | 10 | 22 | 10
TCF3M | 1MTCF30A | 18 x 1.5 | 8.5 | 10 | 22 | 11
TCF4M | 1MTCF40A | 20 x 1.5 | 8.5 | 10 | 24 |
TCF5M | 1MTCF50A | 22 x 1.5 | 8.5 | 10 | 27 | 19
Caratteristiche / Specificazioni tecniche
Tappo filettato con sfiato
Dettagli
Tappo filettato in lega di alluminio fornito senza trattamento superficiale, con testa esagonale. Foro per lo sfiato delle pressioni interne con diametro approssimativo da 2 a 3,5 mm (sfiato libero). Da installare esclusivamente nella parte superiore del carter, lontano dalle parti in movimento. Per applicazioni che richiedono tenute più strette si consiglia il tipo TSFT/N. Trattamento di anodizzazione disponibile su richiesta.
Avvertenza
Il prodotto non è progettato per funzionare in posizione capovolta. L'installazione o il collaudo in tale configurazione non è conforme alle specifiche di progetto e può compromettere il corretto funzionamento del dispositivo.
Scheda Tecnica - GAS ISO 228
TIPO | CODICE | FILETTATURA | t | f | e | PESO (g)
TCF0G | 1GTCF00A | 1/8\" | 6.5 | 8 | 14 | 3
TCF1G | 1GTCF10A | 1/4\" | 7.5 | 8 | 17 | 6
TCF2G | 1GTCF20A | 3/8\" | 8.5 | 10 | 22 | 11
TCF3G | 1GTCF30A | 1/2\" | 8.5 | 10 | 27 | 17
TCF4G | 1GTCF40A | 3/4\" | 9.5 | 12 | 32 | 25
TCF5G | 1GTCF50A | 1\" | 9.5 | 14 | 40 | 43
TCF6G | 1GTCF60A | 1\" 1/4 | 11.5 | 15 | 50 | 82
TCF7G | 1GTCF70A | 1\" 1/2 | 11.5 | 15 | 55 | 112
TCF8G | 1GTCF80A | 2\" | 12 | 17 | 70 | 225
Scheda Tecnica - METRICO MB
TIPO | CODICE | FILETTATURA | t | f | e | PESO (g)
TCF0M | 1MTCF00A | 10 x 1 | 6.5 | 8 | 14 | 3
TCF1M | 1MTCF10A | 14 x 1.5 | 7.5 | 8 | 17 | 6
TCF2M | 1MTCF20A | 16 x 1.5 | 7 | 10 | 22 | 10
TCF3M | 1MTCF30A | 18 x 1.5 | 8.5 | 10 | 22 | 11
TCF4M | 1MTCF40A | 20 x 1.5 | 8.5 | 10 | 24 |
TCF5M | 1MTCF50A | 22 x 1.5 | 8.5 | 10 | 27 | 19
Caratteristiche / Specificazioni tecniche
- Modello: TCF
- Marca: Mintor Srl
- Materiale: lega di alluminio (fornito di default senza trattamento superficiale)
- Finitura: non trattato (anodizzazione disponibile su richiesta)
- Tipo di testa: esagonale
- Foro di sfiato: diametro approssimativo 2–3,5 mm (sfiato libero)
- Posizione di montaggio: solo nella parte superiore del carter, lontano dalle parti in movimento
- Alternativa per tenute più severe: tipo TSFT/N
- Non progettato per funzionare in posizione capovolta; installazione/collaudo invertiti non conformi
- Filettature e dimensioni dettagliate riportate nelle tabelle GAS ISO 228 e METRICO MB incluse nella scheda tecnica
