Valvola elettrica HM-C-EL
per irrigazioneidraulicamanuale

Valvola elettrica - HM-C-EL - TECNIDRO - per irrigazione / idraulica / manuale
Valvola elettrica - HM-C-EL - TECNIDRO - per irrigazione / idraulica / manuale
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di TECNIDRO

Caratteristiche

Applicazioni
per irrigazione
Azionamento
idraulica, manuale, elettrica
Materiale
in nylon, in acciaio inossidabile, in ghisa
Indice di protezione
rinforzata
Altre caratteristiche
filettata, a 2 vie
DN

Max.: 300 mm
(11,811 in)

Min.: 80 mm
(3,15 in)

Descrizione

Panoramica

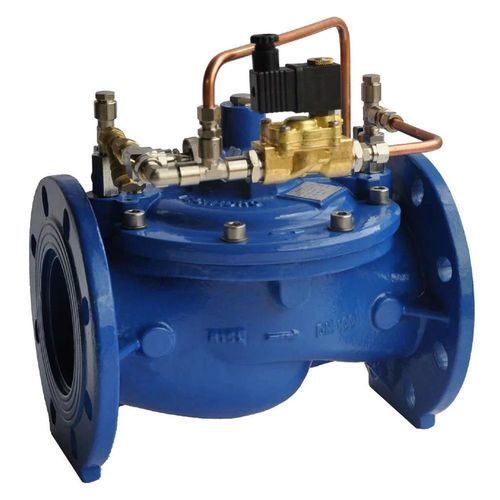

  • Hydromodul-C Electric è una valvola a comando idraulico a membrana, azionata tramite solenoide, progettata per irrigazione, acquedotti e impianti idraulici. Progettata per ridurre le perdite di carico, resistere alla cavitazione e permettere configurazioni flessibili del circuito pilota.


Applicazioni
  • Sistemi di irrigazione, acquedotti municipali, distribuzione di acqua potabile e impieghi industriali che richiedono controllo della pressione e protezione contro la cavitazione.


Caratteristiche principali
  • Sezione corpo con profilo idrodinamico senza sacche di stagnazione (bassa perdita di carico)
  • Corpo standard: ghisa duttile GS500/GGG50 (acciaio al carbonio su richiesta)
  • Verniciatura in polvere di poliestere polimerizzata a 200°C, spessore minimo 250 μm
  • Asta del pistone completamente guidata con guida indipendente dalla sede di tenuta
  • Sezione disco-pistone e sede progettate per ridurre il rischio di cavitazione; sede in acciaio inox rimovibile opzionale
  • Passaggio libero senza ostacoli; assenti raggi o griglie nella sezione di chiusura per ridurre intasamenti e facilitare manutenzione
  • Possibilità di montare otturatore a gabbia dissipante senza modifiche alla valvola per dissipare pressioni maggiori e stabilizzare l'apertura
  • Asta e molla di ritorno in acciaio inox, molla posizionata fuori dal flusso per evitare turbolenze e intasamenti
  • Membrana Buna-N rinforzata in nylon e guarnizione del pistone in poliuretano anti-abrasione
  • Tutte le connessioni di pressione o comando convogliate sul solo coperchio della valvola per un accesso agevole
  • Manometro funzione principale incluso per la taratura del pilota; manometri aggiuntivi su richiesta
  • Tappo di scarico opzionale sul fondo valvola per svuotamento in caso di gelo


Conformità alle norme
  • Flangia-flangia: UNI-EN 558-1, DIN 3202 serie F5
  • Fori flangia: ISO PN10-16; compatibile ANSI 150-300 su richiesta
  • Conforme all'uso con acqua potabile: DM174 / GU166 / DE98/83CE


Specifiche tecniche
  • Denominazione commerciale: Hydromodul-C
  • Materiale corpo: ghisa duttile GS500/GGG50 (acciaio al carbonio su richiesta)
  • Rivestimento protettivo: poliestere in polvere, polimerizzato a 200°C, min. 250 μm
  • Opzioni sede: sede standard; sede rimovibile in acciaio inox disponibile per resistenza alla cavitazione
  • Membrana: Buna-N rinforzata in nylon
  • Guarnizione pistone: poliuretano anti-abrasione
  • Asta e molle: acciaio inox (molla di ritorno posizionata fuori dal percorso del fluido)
  • Orifizio: passaggio libero senza ostacoli
  • Manutenzione: componenti interni accessibili senza rimuovere la valvola dalla tubazione; circuito pilota manutenibile in esercizio
  • Manometro pilota: manometro funzione principale incluso per taratura (manometri aggiuntivi opzionali)


Documentazione
  • Scheda tecnica: HM-C-EL-ITA_ENG-v02.pdf (1.52 MB)


Manutenzione e opzioni
  • Progettata per una manutenzione agevole con accesso ai componenti interni senza smontare la valvola; interventi sul circuito pilota possibili con valvola in esercizio
  • Componenti opzionali: sede in acciaio inox rimovibile, otturatore a gabbia dissipante, tappo di scarico, manometri aggiuntivi
