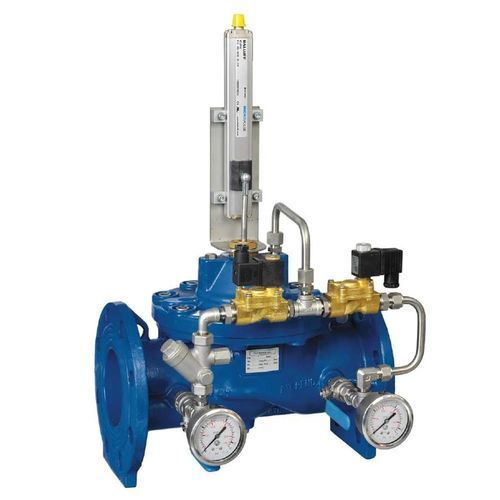

Valvola di controllo HM-C-SS

per irrigazioneidraulicaelettrica

La valvola di controllo elettronico HMC-SS Hydromodul-C combina una valvola principale idraulica modulante azionata dalla pressione di rete con un controllo elettronico che varia l'apertura in base ai segnali di un controller elettronico dedicato. Progettata per la regolazione completamente automatica in applicazioni di irrigazione e acquedotti, fornisce controllo della pressione, della portata, delle perdite e del livello.

Funzioni di controllo

• Controllo della pressione
• Controllo della portata
• Controllo delle perdite
• Controllo del livello

Caratteristiche e vantaggi

• Funzionamento indipendente azionato dalla pressione di linea — completamente automatico
• Controllo tramite solenoide a basso consumo
• Compatibile con ampie gamme di pressioni e tensioni
• Disponibile in Normalmente Aperta (NO) o Normalmente Chiusa (NC)
• Trasduttore di posizione lineare per feedback sulla posizione della valvola
• Progettazione in linea per manutenzione agevole
• Sedere rialzato in acciaio inox opzionale, resistente alla cavitazione
• Design modulare che consente l'aggiunta di funzionalità

Funzionamento
La HMC-SS è dotata di due pilotaggi solenoide 2 vie la cui interazione determina l'apertura della valvola principale come comandato dal controller elettronico. Il solenoide a monte applica pressione alla camera di controllo superiore per spostare il diaframma verso la chiusura; il solenoide a valle sfiata la camera superiore per portare la valvola verso l'apertura. Valvole a spillo regolabili controllano la velocità di apertura e chiusura e la posizione della valvola è fornita da un trasduttore analogico/lineare. Quando l'acqua di linea è contaminata (corrosiva o carica di detriti), è possibile utilizzare un fluido di controllo esterno per il circuito di controllo.

Caratteristiche tecniche

• Serie: Hydromodul-C
• Riferimento tipico: HMC-SS (versione a controllo elettronico)
• Attuazione: due pilotaggi solenoide 2 vie (monte e valle)
• Feedback di posizione: trasduttore di posizione analogico/lineare
• Controllo velocità: valvole a spillo regolabili per apertura e chiusura
• Funzionamento: azionata dalla pressione di linea, completamente automatica
• Opzioni solenoide: basso consumo; supporta ampie gamme di tensioni
• Configurazioni: Normalmente Aperta (NO) e Normalmente Chiusa (NC) disponibili
• Manutenzione: progettazione in linea per una manutenzione facilitata
• Materiali / opzioni: sedile rialzato in acciaio inox disponibile (opzione resistente alla cavitazione)
• Fluido di controllo: acqua di linea o fluido di controllo esterno per tubazioni contaminate
