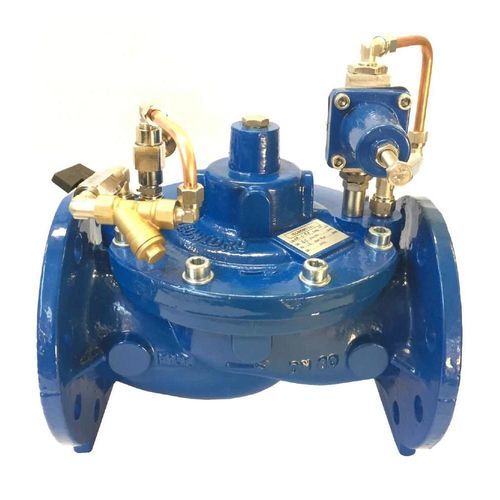

Valvola per irrigazione HM-C-RP2M

manualein nylonin acciaio inossidabile

La valvola riduttrice di pressione Hydromodul-C è una valvola di controllo pilotata progettata per ridurre e stabilizzare la pressione a valle in acquedotti e sistemi di irrigazione. Unisce un corpo a globo a bassa perdita di carico a opzioni per la resistenza alla cavitazione e l'accesso per la manutenzione in linea.

Funzionalità principali

• Corpo a elevata idrodinamica privo di sacche di stagnazione per ridotte perdite di carico.
• Passaggio libero senza ostacoli (nessun raggio o griglia) per ridurre l'intasamento e semplificare la manutenzione.
• Asta del pistone completamente guidata; guida del pistone indipendente dal sedile; sezione del pistone e sedile progettate per mitigare il rischio di cavitazione.
• Sede rimovibile in acciaio inox opzionale per maggiore resistenza alla cavitazione.
• Otturatore a gabbia dissipativa opzionale montabile senza modificare la valvola per dissipare cadute di pressione maggiori e stabilizzare l'apertura.
• Molla di ritorno posizionata fuori dal flusso per ridurre turbolenze e incrostazioni.
• Progettazione per facile manutenzione: parti interne accessibili senza rimuovere la valvola dalla tubazione; manutenzione del circuito pilota possibile a valvola in funzione; tutte le connessioni di pressione/comando sul coperchio della valvola.
• Tappo di scarico opzionale sul fondo della valvola per drenaggio totale (utile in caso di gelo).
• Manometro principale per la taratura del pilota incluso; manometri aggiuntivi disponibili su richiesta.
• Le funzioni della valvola possono essere modificate o aggiunte con semplici modifiche del circuito pilota.

Caratteristiche / specifiche tecniche

• Materiale standard del corpo: ghisa sferoidale GS500 / GGG50 (acciaio al carbonio disponibile su richiesta).
• Rivestimento: verniciatura a polvere poliesterica in forno a 200 °C, spessore minimo garantito 250 μm.
• Asta e molla di ritorno: acciaio inox.
• Fissaggi coperchio: bulloneria in acciaio inox.
• Diaframma: Buna-N rinforzato in nylon.
• Disco di tenuta del pistone: poliuretano anti-abrasione.
• Interasse flange: UNI-EN 558-1, serie DIN 3202 F5.
• Foratura flange: ISO PN10-16; compatibilità ANSI 150-300 su richiesta.
• Idonea per uso con acqua potabile (DM174 / GU166 / DE98/83CE).

Applicazioni

• Irrigazione
• Distribuzione idrica municipale e impianti acquedottistici
• Reti idriche industriali

Manutenzione e opzioni

• Manutenzione in linea senza rimuovere la valvola dalla tubazione.
• Manutenzione del circuito pilota possibile con valvola in funzione.
• Sede rimovibile in acciaio inox e gabbia dissipativa opzionali per applicazioni con elevata perdita di carico.
• Tappo di scarico per drenaggio totale in condizioni di gelo.
• Manometri aggiuntivi e forature flange su richiesta.

Documentazione

• Scheda Tecnica: HM-C-RP2M-ITA_ENG-v02.pdf (1.66 MB) — scheda tecnica con dimensioni, materiali e curve prestazionali.
