Valvola di controllo HM-C-ALT

per irrigazionemanualein metallo

Panoramica

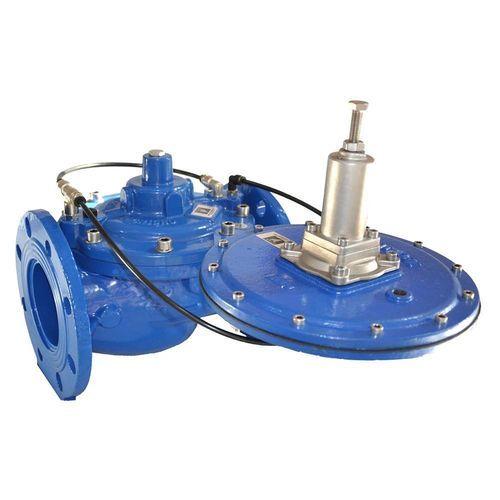

La valvola Hydromodul-C per controllo altimetrico è una valvola di comando metallica progettata per la regolazione altimetrica in irrigazione e opere idrauliche. Mantiene un livello piezometrico impostato tramite un circuito pilota che rileva la pressione statica e aziona la valvola principale. Il corpo è ottimizzato idrodinamicamente per minimizzare le perdite di carico e ridurre le zone di ristagno.

Funzionamento

• Il pilota altimetrico percepisce la pressione statica di un serbatoio remoto e modula l'apertura della valvola per mantenere il livello costante.
• Pilota altimetrico a due vie che governa il comando della valvola principale.
• Valvole a spillo per regolare la velocità di intervento e la risposta dinamica.

Principali caratteristiche

• Corpo a globo ad alta idrodinamicità senza sacche di ristagno per ridurre le perdite di carico.
• Materiale standard: ghisa sferoidale GS500 / GGG50; acciaio al carbonio su richiesta.
• Verniciatura poliestere a forno 200°C con spessore minimo ≥ 250 μm.
• Asta dello stantuffo completamente guidata; guida indipendente dal sedile di tenuta.
• Sezione del disco e sedile progettati per ridurre il rischio di cavitazione.
• Sedile rimovibile in acciaio inox opzionale per maggiore resistenza alla cavitazione.
• Passaggio libero a piena portata senza ostacoli — senza razze o griglie nella sezione di chiusura per ridurre intasamenti e manutenzione.
• Otturatore a gabbia dissipativa opzionale montabile senza modifiche alla valvola per dissipare maggior pressione e stabilizzare l'apertura.
• Asta e molla di richiamo in acciaio inox; molla posizionata fuori dal flusso per evitare turbolenze e intasamenti.
• Bulloneria del coperchio in acciaio inox.
• Diaframma Buna-N rinforzato in nylon e disco di tenuta dello stantuffo in poliuretano antiabrasione.
• Progettazione per facile manutenzione: accesso alle parti interne senza rimuovere la valvola dalla tubazione; tutte le connessioni pressione/comando portate sul coperchio per manutenzione del circuito pilota a valvola in servizio.
• Tappo di scarico opzionale sul fondo della valvola per svuotamento totale in caso di gelo.
• Manometro funzione principale incluso per calibrazione pilota; manometri aggiuntivi opzionali.
• Le funzioni della valvola possono essere modificate o ampliate con semplici variazioni del circuito pilota.

Applicazioni

• Controllo del livello in serbatoi e bacini elevati.
• Impianti di irrigazione, acquedotti, impianti di trattamento e impianti industriali che richiedono regolazione di livello senza sensori elettrici.

Conformità alle norme

• Dimensioni flangia-flangia: UNI-EN 558-1, DIN 3202 serie F5.
• Foratura flange: ISO PN10-16; ANSI 150-300 compatibile su richiesta.
• Conforme all'uso con acqua potabile: DM174 / GU166 / DE98/83CE.

Specifiche tecniche

• Famiglia modello: Hydromodul-C.
• Materiale corpo (standard): ghisa sferoidale GS500 / GGG50 (acciaio al carbonio su richiesta).
• Finitura superficiale: vernice poliestere a forno 200°C, ≥250 μm.
• Opzioni sedile: sedile standard; sedile rimovibile in acciaio inox (opzionale) per resistenza alla cavitazione.
• Tenute interne: diaframma Buna-N rinforzato nylon; disco di tenuta dello stantuffo in poliuretano antiabrasione.
• Asta e fissaggi: asta e molla di richiamo in acciaio inox; bulloneria del coperchio in acciaio inox.
• Percorso di flusso: passaggio totale, design senza ostacoli.
• Accessori opzionali: otturatore a gabbia dissipativa, tappo di scarico, manometri aggiuntivi.
• Norme: UNI-EN 558-1, DIN 3202 F5; foratura flange ISO PN10-16 (ANSI 150-300 su richiesta); conformità acqua potabile DM174 / GU166 / DE98/83CE.

Documentazione

• Scheda tecnica disponibile (PDF, 1.51 MB).
