Rubinetto a galleggiante HM-C-GAL

Panoramica

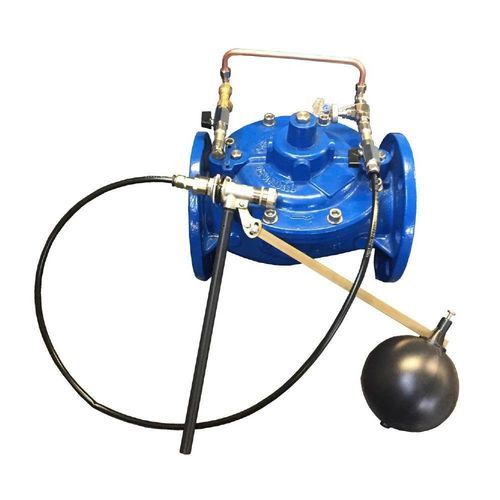

Hydromodul-C è una valvola di controllo a galleggiante modulante progettata per mantenere automaticamente il livello costante di un serbatoio tramite un pilota galleggiante modulante GAL montato in cisterna. La valvola si apre e chiude gradualmente per mantenere il livello dell'acqua entro i limiti impostati.

Condizioni di funzionamento

• Controllo automatico del livello mediante pilota galleggiante modulante GAL montato in serbatoio.
• La valvola si apre progressivamente quando il livello scende sotto la soglia impostata.
• La pressione a monte non deve scendere al di sotto di 1 bar per un corretto funzionamento.

Installazione

• Preparare la tubazione lasciando la corretta distanza tra flange, raccordi filettati o a gola.
• Pulire la tubazione per evitare l'ingresso di materiali estranei nella valvola.
• Installare la valvola orientando la freccia del corpo nella direzione del flusso dell'acqua.
• Non saldare sulla tubazione vicino alla valvola per evitare danni al diaframma.
• Installare il pilota galleggiante vicino al boccaporto del serbatoio, in una zona di acqua calma o all'interno del serbatoio.
• Regolare e fissare la posizione del galleggiante sulla parete del serbatoio o su altro elemento stabile, assicurandone la corretta orientazione.
• Ancorare la posizione del braccio del galleggiante serrando le viti della base del braccio.
• Seguire lo schema per collegare il pilota alla valvola principale.

Istruzioni d'uso

• Verificare che i collegamenti tra il pilota e la valvola principale seguano lo schema del costruttore.
• Aprire le valvole di intercettazione N°2 e N°6 del circuito idraulico.
• Controllare che la pressione a monte non scenda sotto 1 bar, altrimenti la valvola potrebbe non funzionare.
• Aprire l'alimentazione d'acqua alla tubazione e riempire il serbatoio con il pilota in posizione bassa; controllare l'apertura della valvola.
• Una volta pieno il serbatoio, verificare il corretto funzionamento e la chiusura del pilota.
• Il circuito idraulico è dotato di una valvola ago che regola la velocità di apertura; manometterla può danneggiare la valvola e comportare la perdita della garanzia.
• Durante la fase di avviamento, la presenza di aria nella camera di controllo può influenzare il funzionamento; per evacuare l'aria, muovere manualmente il braccio del galleggiante in alto e in basso e sfiatare l'aria nei punti alti del circuito, quindi richiudere i raccordi.

Circuito idraulico

• 1 – Corpo valvola
• 2 – Valvola a sfera a monte
• 3 – Prese manometrica a monte
• 4 – Filtro a Y
• 5 – Valvola ago
• 6 – Valvola di chiusura
• 7 – Pilota galleggiante modulante GAL
• X – Scarico

Caratteristiche tecniche

• Tipologia: valvola di controllo a galleggiante modulante (Hydromodul-C).
• Pilota: pilota galleggiante modulante GAL, montato in serbatoio.
• Funzione principale: mantenimento automatico del livello del serbatoio tramite modulazione progressiva della valvola.
• Direzione di installazione: la freccia sul corpo deve corrispondere al senso di scorrimento dell'acqua.
• Componenti di controllo: valvola a monte, presa manometrica, filtro a Y, valvola ago, valvola di chiusura e pilota galleggiante.
• Vincolo operativo: la pressione a monte non deve essere inferiore a 1 bar per un funzionamento corretto.
• Avviamento: potrebbe essere necessaria la fuga dell'aria intrappolata seguendo la procedura descritta.
• Avvertenze: non saldare vicino alla valvola; non manomettere la valvola ago (perdita garanzia).

Documentazione

• Scheda tecnica: HM-C-GAL-ITA_ENG-v02.pdf (1.47 MB) - https://tecnidro.com/wp-content/uploads/2023/11/HM-C-GAL-ITA_ENG-v02.pdf
