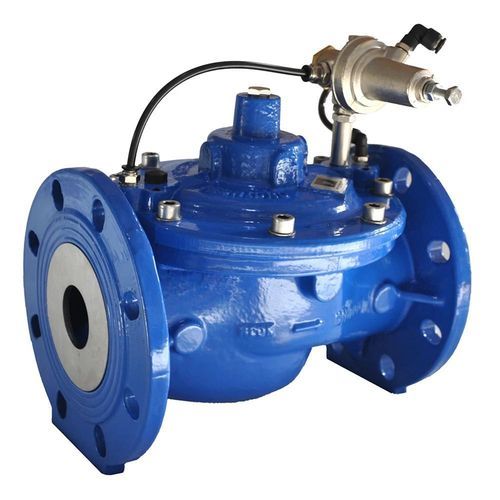

Valvola di controllo HM-C-QP2X

per irrigazionemanualein acciaio inossidabile

La valvola Hydromodul-C è una valvola di regolazione della portata progettata per irrigazione, opere idrauliche e applicazioni industriali. Offre bassa perdita di carico, soluzioni contro la cavitazione e un design che facilita le operazioni di manutenzione. Il corpo è di tipo globe, studiato per elevata idrodinamica e accesso agevole alle parti interne.

Principali caratteristiche e note di progetto:

• corpo a sezione idrodinamica tipo globe, senza zone di stagnazione (progettazione a bassa perdita di carico);
• fusione standard in ghisa sferoidale GS500/GGG50; esecuzione in acciaio al carbonio su richiesta;
• verniciatura a polvere poliesterica polimerizzata in forno a 200°C con spessore minimo garantito 250 μm;
• albero del pistone completamente guidato;
• profilo particolare del disco pistone e sede per ridurre il rischio di cavitazione;
• guidaggio dell'albero indipendente dalla sede di tenuta;
• sedile removibile opzionale in acciaio inox per maggiore resistenza alla cavitazione;
• passaggio totale senza ostacoli;
• assenza di raggi o griglie nella sezione di chiusura per ridurre manutenzione ed eventuali intasamenti;
• possibilità di montare opzionalmente un otturatore con gabbia dissipante senza modifiche alla valvola, per dissipare pressioni maggiori e stabilizzare l'apertura;
• albero e molla di richiamo in acciaio inox;
• la molla di richiamo è posizionata fuori dal flusso per evitare ulteriori turbolenze e intasamenti;
• bulloneria in acciaio inox per il fissaggio del coperchio al corpo principale;
• membrana in Buna-N rinforzata con nylon;
• disco di tenuta del pistone in poliuretano antiabrasione;
• design di facile manutenzione con accesso alle parti interne senza rimuovere la valvola dalla condotta;
• sistema manutentivo semplificato: nessuna connessione tra il corpo principale e il circuito di controllo; tutte le connessioni di pressione/comando sono effettuate esclusivamente sul coperchio;
• possibilità di intervento sul circuito pilota anche con la valvola in servizio;
• tappo di scarico (opzionale) sul fondo della valvola per drenaggio totale in caso di gelo;
• manometro principale per la taratura del pilota incluso; manometri aggiuntivi su richiesta;
• le funzioni della valvola possono essere modificate o integrate mediante semplice modifica del circuito pilota.

Conformità alle norme:

• Flangia a flangia: UNI-EN 558-1, DIN 3202 serie F5.
• Foratura delle flange: ISO PN10-16; compatibilità ANSI 150-300 su richiesta.
• Conforme all'uso con acqua destinata al consumo umano: DM174 / GU166 / DE98/83CE.

Caratteristiche / specificazioni tecniche:

• Brand: Tecnidro
• Modello commerciale: Hydromodul-C
• Applicazioni previste: irrigazione; opere idrauliche; industria
• Funzione: valvola di regolazione della portata (corpo tipo globe, passaggio totale senza ostacoli)
• Documentazione: Scheda tecnica (PDF) disponibile
