Valvola di sfioro di sicurezza HM-C-SR

per irrigazionemanualein ghisa

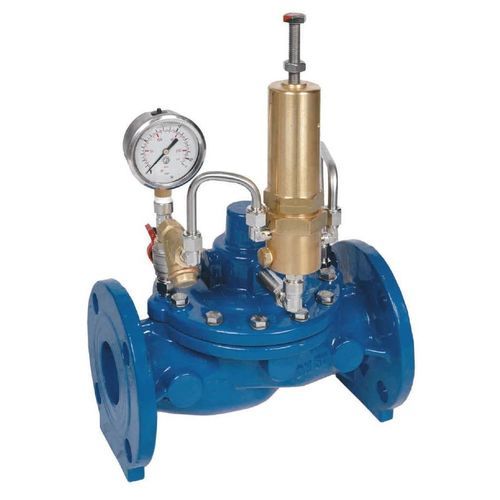

La valvola Hydromodul-C di scarico rapido è una valvola di sicurezza idraulica a membrana progettata per scaricare rapidamente la pressione in eccesso riducendo al minimo la cavitazione e la perdita di carico. È indicata per irrigazione, acquedotti e reti industriali di distribuzione acqua. Il progetto consente la manutenzione senza rimuovere la valvola dalla tubazione e la modifica del circuito pilota per funzioni diverse.

Principali caratteristiche e vantaggi

• Corpo idrodinamico a globo senza camere di stagnazione per bassa perdita di carico
• Corpo standard in ghisa duttile (GS500 / GGG50); acciaio al carbonio su richiesta
• Finitura: verniciatura a polvere poliestere in forno a 200°C, spessore ≥ 250 µm
• Asta del pistone guidata con disco e sede a geometria specifica per mitigare la cavitazione
• Sede rimovibile opzionale in acciaio inox per maggiore resistenza alla cavitazione
• Apertura a porto pieno senza ostacoli; nessuna boccola o griglia nella sezione di chiusura per ridurre intasamenti e semplificare manutenzione
• Otturatore con gabbia dissipante opzionale per maggiore dissipazione di pressione e stabilizzazione dell'apertura
• Asta e molla di richiamo in acciaio inox; molla posizionata fuori dal flusso
• Membrana Buna-N rinforzata con nylon e disco di tenuta in poliuretano antiabrasione
• Pulsante di scarico opzionale sul fondo per drenaggio totale in caso di gelo
• Manutenzione del circuito pilota possibile con la valvola in esercizio
• Manometro principale per taratura pilota incluso; manometri aggiuntivi su richiesta

Conformità alle norme

• Flangia a flangia: UNI-EN 558-1, DIN 3202 serie F5
• Foratura flangia: ISO PN10-16; compatibilità ANSI 150–300 su richiesta
• Conforme all'uso con acqua potabile secondo DM174 / GU166 / DE98/83CE

Caratteristiche / specifiche tecniche

• Modello / Serie: Hydromodul-C
• Tipo valvola: Scarico rapido / valvola di sicurezza pilotata a membrana
• Materiale corpo: Ghisa duttile (GS500 / GGG50) standard; acciaio al carbonio su richiesta
• Rivestimento: Verniciatura a polvere poliestere in forno a 200°C, spessore minimo 250 µm
• Pistone e sede: Asta guidata; geometria disco/sede specifica per mitigare la cavitazione; sede inox rimovibile opzionale
• Tenuta: Disco di tenuta in poliuretano antiabrasione; membrana Buna-N rinforzata con nylon
• Componenti interni: Asta, molla e bulloneria in acciaio inox; molla fuori dal percorso di flusso
• Percorso di flusso: Porto pieno senza ostacoli; nessun elemento attraversante nella sezione di chiusura
• Manutenzione: Accesso agevole alle parti interne senza rimuovere la valvola dalla tubazione; circuito pilota manutenibile in esercizio
• Accessori opzionali: Otturatore con gabbia dissipante, tappo di scarico, manometri aggiuntivi
• Norme flangia e foratura: UNI-EN 558-1 / DIN 3202 F5; foratura ISO PN10-16; compatibilità ANSI 150–300 su richiesta
• Conformità: Idonea per acqua potabile secondo DM174 / GU166 / DE98/83CE
