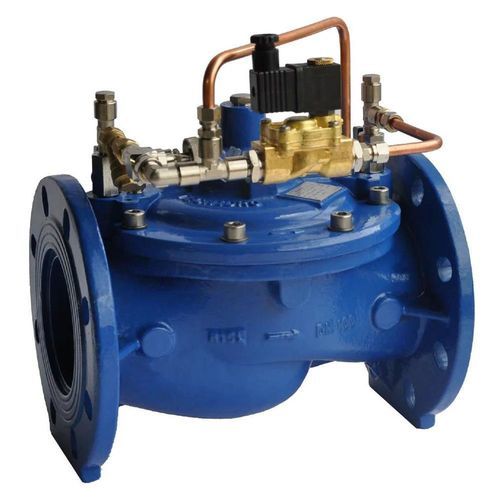

電動式バルブ HM-C-EL灌漑用油圧式手動式
お気に入りに追加する
商品比較に追加する
特徴
- 応用
- 灌漑用
- 作動
- 油圧式, 手動式, 電動式
- 素材
- ナイロン製, ステンレス製, 鋳鉄製
- IPコード
- 強化
- その他の特徴
- ねじ式, 2方向
- 呼び径
最大: 300 mm
(11.811 in)最少: 80 mm
(3.15 in)
詳細
概要
用途
主な特徴
規格適合
技術仕様
ドキュメント
メンテナンスとオプション
- Hydromodul-C Electricは、灌漑、導水および水処理用途向けに設計されたソレノイド駆動の膜式油圧制御弁です。低圧損、キャビテーション耐性、柔軟なパイロット回路構成を特徴とします。
用途
- 灌漑システム、都市導水、飲料水配水および産業用水処理での圧力制御やキャビテーション対策が必要な現場。
主な特徴
- 停滞ポケットを持たない流体力学的なボディ断面（低圧損）
- 標準ボディ：ダクタイル鋳鉄 GS500/GGG50（要望により炭素鋼対応）
- 200°Cで硬化させたポリエステル粉体塗装、最小厚さ 250 μm
- 完全にガイドされたプランジャーシャフト、シールシートと独立したガイド
- キャビテーションリスクを低減するプランジャーディスクとシート形状；ステンレス製着座部（取り外し式）オプションあり
- 障害物のないフルポート設計；閉止断面にスポークやグリッドがないため目詰まりと保守負担を軽減
- バルブの改造なしで取り付け可能な放散ケージ型オブチュレータ（高圧散逸および開度安定化）オプション
- ステンレス製シャフトおよび戻りバネ（戻りバネは流路外に配置され、余分な乱流や目詰まりを回避）
- ナイロン補強Buna-Nダイヤフラムおよび耐摩耗性ポリウレタン製プランジャーシール
- 圧力・制御接続はすべてバルブカバー上を通す設計でアクセスが容易
- パイロット較正用の主機能圧力計を標準装備；追加圧力計はオプション
- 凍結時の完全排水用にバルブ底部にドレンプラグをオプションで設置可能
規格適合
- フランジ対フランジ寸法：UNI-EN 558-1、DIN 3202 シリーズ F5
- フランジ穴加工：ISO PN10-16；要望により ANSI 150-300 に対応
- 飲料水用途適合：DM174 / GU166 / DE98/83CE
技術仕様
- 呼称：Hydromodul-C
- 本体材質：ダクタイル鋳鉄 GS500/GGG50（要望により炭素鋼）
- 保護塗装：ポリエステル粉体塗装、200°C硬化、最小250 μm
- シートオプション：標準シート；キャビテーション対策用取り外し式ステンレスシートあり
- ダイヤフラム：ナイロン補強Buna-N
- プランジャーシール：耐摩耗性ポリウレタン
- シャフト・スプリング：ステンレス（戻りバネは流路外配置）
- ポート：障害物のないフルポート
- メンテナンス：パイプラインから取り外さずに内部部品へアクセス可能；運転中のパイロット回路メンテナンス対応
- パイロット計：パイロット較正用の主機能圧力計が標準装備（追加計器はオプション）
ドキュメント
- 技術資料：HM-C-EL-ITA_ENG-v02.pdf（1.52 MB）
メンテナンスとオプション
- バルブを取り外すことなく内部部品へアクセス可能な設計；運転中でもパイロット回路のメンテナンスが可能
- オプション：取り外し式ステンレスシート、放散ケージ式オブチュレータ、ドレンプラグ、追加圧力計
