安全リリーフバルブ HM-C-SR

灌漑用手動式鋳鉄製

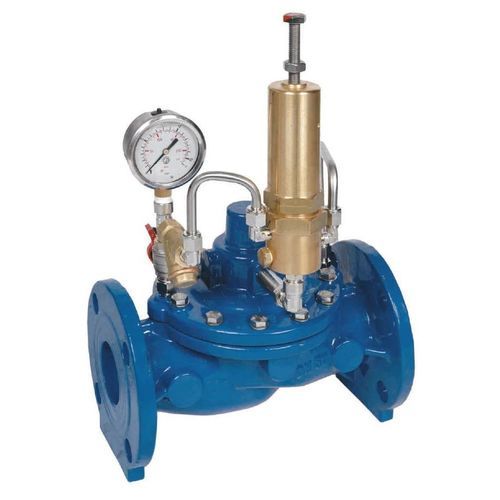

Hydromodul-C 急速開放弁は、ダイヤフラム（膜）で駆動される油圧式安全弁で、過圧を迅速に放出しつつキャビテーションや圧力損失を最小限に抑えるよう設計されています。灌漑、上水道および産業用水配分システムに適しています。バルブを配管から取り外さずに点検・整備が可能で、パイロット回路の変更により機能の追加や切替が可能です。

主な特長と利点

• 滞留ポケットのない流体力学的なグローブ形状により低圧力損失を実現
• 標準材質：ダクタイル鋳鉄（GS500 / GGG50）；要望により炭素鋼対応可
• 被覆：200°C 焼付けポリエステル粉体塗装、厚さ ≥ 250 µm
• プランジャ軸は完全にガイドされ、プランジャディスクとシートはキャビテーション低減を考慮した形状
• 高い空化耐性のためのオプション・着脱式ステンレス製シート
• 閉止部に障害物がないフルポート構造；スポークやグリッドがなく目詰まり・保守を低減
• 高圧を分散させ開度を安定化する放熱ケージ型オブチュレータ（オプション）
• ステンレス製シャフトおよび戻りバネ（流路外配置）とステンレス製カバーボルト
• ナイロン補強Buna-Nダイヤフラムおよび耐摩耗ポリウレタン製プランジャシールディスク
• 凍結時の完全排水のための底部ドレンプラグ（オプション）
• バルブ運転中でもパイロット回路の保守が可能
• パイロット調整用の主圧力計が標準；追加圧力計はオプション

適合規格

• フランジ間寸法：UNI-EN 558-1、DIN 3202 シリーズ F5
• フランジ孔配列：ISO PN10-16；ANSI 150–300 互換は要望により対応
• 飲用水用途適合：DM174 / GU166 / DE98/83CE に準拠

仕様 / 技術データ

• 型式／シリーズ：Hydromodul-C
• 弁種：急速放流／クイックリリーフ、ダイヤフラムパイロット式安全弁
• 本体材質：標準 ダクタイル鋳鉄（GS500 / GGG50）；炭素鋼はオプション
• 表面処理：200°C 焼付けポリエステル粉体塗装、最小 250 µm
• プランジャ・シート：ガイド付きプランジャ軸；空化低減のための特殊ディスク／シート形状；着脱式ステンレスシートはオプション
• シール：耐摩耗ポリウレタン製プランジャシールディスク；ダイヤフラムはナイロン補強Buna-N
• 内部部品：ステンレス製シャフト、戻りバネおよびボルト；バネは流路外配置
• 流路：障害物なしのフルポート；閉止部に貫通要素なし
• メンテナンス：配管から取り外さず内部部品に容易にアクセス可能；パイロット回路は運転中でも整備可
• オプション：放熱ケージ式オブチュレータ、ドレンプラグ、追加圧力計
• フランジ規格および孔配列：UNI-EN 558-1 / DIN 3202 F5；ISO PN10-16；ANSI 150–300 対応は要望により
• 適合：飲用水用途 DM174 / GU166 / DE98/83CE 準拠
