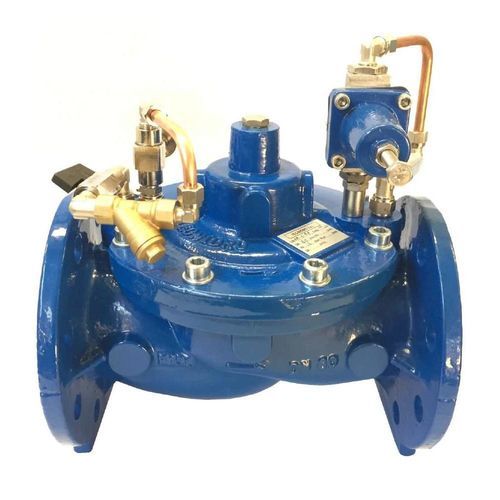

灌漑用バルブ HM-C-RP2M

手動式ナイロン製ステンレス製

Hydromodul-C 減圧弁は、上下流の圧力変動に左右されずに下流圧力を低下・安定化させるために設計されたパイロット式制御弁です。低圧損のグローブボディと、キャビテーション対策やライン内メンテナンス対応のオプションを組み合わせています。

主な特長

• 滞留ポケットのない高い流体力学特性のグローブボディにより低圧損を実現。
• 閉止通路にスポークやグリッドがない全開放通路で、目詰まりを抑えメンテナンスを簡素化。
• ピストン軸は全面ガイド、シール座から独立したガイド構造、ピストンと座の断面形状はキャビテーションリスク低減を考慮。
• オプションで取り外し可能なステンレス製シートによりキャビテーション耐性を向上可能。
• 高い圧力差を散逸して弁の開度を安定化する散逸ケージ型オブチュレータを改造なしで装着可能（オプション）。
• 復帰スプリングは流路外に配置し、乱流や詰まりを回避。
• 配管から弁を外さずに内部部品にアクセス可能な設計；パイロット回路の保守は弁作動中でも実施可能；圧力／制御配管はすべて弁蓋上に配置。
• 凍結時に有用な完全排水用の底部ドレンプラグ（オプション）。
• パイロット較正用の主圧力計を標準装備；追加計器は要求に応じて提供。
• パイロット回路の簡単な変更により弁の機能を変更または追加可能。

仕様

• 標準本体材質：ダクタイル鋳鉄 GS500 / GGG50（要求により炭素鋼鋳物対応可）。
• 塗装：200°C炉焼きポリエステル粉体塗装、保証最小膜厚 250 μm。
• 軸および復帰スプリング：ステンレス鋼。
• カバー締結部：ステンレス鋼ボルト。
• ダイアフラム：ナイロン強化 Buna-N。
• ピストンシールディスク：耐摩耗ポリウレタン。
• フランジ間寸法規格：UNI-EN 558-1、DIN 3202 シリーズ F5。
• フランジ穴加工：ISO PN10-16；要求により ANSI 150-300 対応可能。
• 飲用可能な水での使用に適合（DM174 / GU166 / DE98/83CE）。

用途

• 灌漑システム
• 上下水道および浄水設備
• 産業用給水ネットワーク

保守とオプション

• 配管から取り外さずにできるライン内保守。
• 弁作動中でも可能なパイロット回路の保守。
• 高圧損用途向けの取り外し可能なステンレス製シートや散逸ケージのオプション。
• 凍結時の完全排水用ドレンプラグ。
• 追加の圧力計やフランジ加工は要望に応じて提供。

ドキュメント

• データシート：HM-C-RP2M-ITA_ENG-v02.pdf（1.66 MB） — 寸法、材質、特性曲線を含む技術資料。
