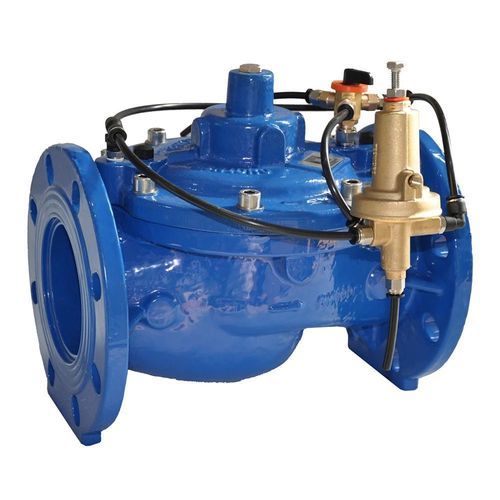

灌漑用バルブ HM-C-SP3B

油圧式手動式ナイロン製

概要

Hydromodul-C 圧力維持弁 (Tecnidro) は、上流側の最低圧力を維持するために設計されたパイロット式制御弁です。上水道や灌漑システム向けに高い水理性能、キャビテーション対策のオプション、および簡易なメンテナンスアクセスを提供します。

主な特長

• 停滞ポケットのない高い水理特性を持つグローブ形態のボディ（低圧損）
• ボディ材質：ダクタイル鋳鉄 GS500/GGG50（要望により炭素鋼対応）
• 200°C 焼付けポリエステル粉体塗装、最小保証厚 250 μm
• プランジャー軸は全面ガイドで安定した動作
• キャビテーションリスクを低減するプランジャーディスクおよびシート形状
• シールシートとは独立したプランジャー軸ガイド
• 耐キャビテーション性向上のための取り外し可能なステンレス製シート（オプション）
• 障害物のないフルポートで流路確保
• 閉止部にスポークやグリッドがなく、目詰まり低減およびメンテナンス性向上
• 高差圧時の開度安定化のため、バルブ本体を変更せずに装着できる放熱ケージ式遮断体オプション
• 軸および復帰ばねはステンレス製（復帰ばねは流路外配置）
• カバーを本体に固定するステンレスボルト
• ナイロン強化 Buna‑N ダイヤフラム
• 耐摩耗性ポリウレタン製プランジャーシールディスク
• 管路から弁を取り外さず内部部品へアクセス可能なメンテナンス設計
• 制御配管はカバー経由のみで本体との直接接続なし
• 稼働中でもパイロット回路の保守作業が可能
• 凍結時の完全排水のためのボトムドレンプラグ（オプション）
• パイロット較正用の主要圧力計を標準装備、追加圧力計はオプション
• パイロット回路の変更により弁機能の変更・追加が可能

技術仕様

• メーカー：Tecnidro
• 型式 / シリーズ：Hydromodul-C
• 製品種別：上水道・灌漑用 圧力維持／制御弁
• 本体材質：ダクタイル鋳鉄 GS500 / GGG50（炭素鋼は要相談）
• 外装仕上げ：200°C 焼付けポリエステル粉体塗装、最小保証厚 250 μm
• ダイヤフラム材質：ナイロン強化 Buna‑N
• プランジャーシール：耐摩耗ポリウレタン
• 軸および復帰ばね：ステンレス（復帰ばねは流路外配置）
• オプション：取り外し可能なステンレス製シート、放熱ケージ式遮断体、底部ドレンプラグ、圧力計オプション
• ドキュメント：技術資料（PDFあり）
• 製品カテゴリ：Hydromodul C Control Valves — 上水道 / 灌漑
• 在庫状況：in stock
