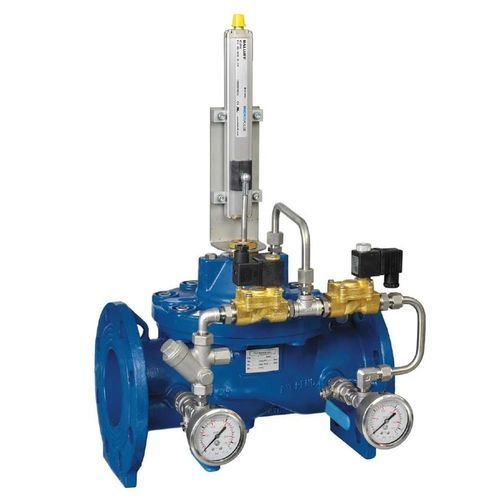

制御バルブ HM-C-SS

灌漑用油圧式電動式

電子制御弁 HMC-SS Hydromodul-C は、管路圧で駆動されるモジュレーション型の油圧メインバルブと電子制御を組み合わせ、専用の電子コントローラからの信号に応じてメインバルブの開度を変化させます。灌漑や水道設備などでの完全自動制御を目的とし、圧力・流量・漏れ・水位の制御が可能です。

制御機能

• 圧力制御
• 流量制御
• 漏水（リーク）制御
• 水位制御

特長

• 管路圧駆動による独立動作 — 完全自動
• 低消費電力のソレノイドによる制御
• 広い圧力・電圧範囲に対応
• 常時開（NO）/常時閉（NC）いずれも対応
• バルブ位置フィードバック用のリニア位置トランスデューサ搭載
• インライン方式で保守が容易
• キャビテーション対策のステンレス製突起座（オプション）あり
• 機能追加が容易な柔軟な設計

動作
HMC-SS は、2系統の2ポートソレノイドパイロットを備え、これらの相互作用により電子コントローラの指令に応じてメインバルブの開度が決まります。上流側ソレノイドは上部制御室に圧力をかけてダイアフラムを閉方向へ移動させ、下流側ソレノイドは上部制御室を排気してメインバルブを開方向へ移動させます。開閉速度は調整可能なニードルバルブで制御し、バルブ位置はアナログ／リニアトランスデューサで取得します。配管水が腐食性または堆積物混入などで汚染されている場合は、制御回路に外部制御流体を使用することができます。

技術仕様

• シリーズ：Hydromodul-C
• 代表製品型式：HMC-SS（電子制御バリアント）
• 駆動方式：2ポートソレノイドパイロット×2（上流・下流）
• 位置フィードバック：アナログ／リニア位置トランスデューサ
• 速度制御：開閉用調整可能なニードルバルブ
• 動作：管路圧駆動、完全自動
• ソレノイド仕様：低消費電力、広い電圧範囲対応
• 構成：常時開（NO）/常時閉（NC）対応
• 保守：インラインサービス設計で容易な点検・整備
• 材質／オプション：キャビテーション対策のステンレス製突起座オプションあり
• 制御流体：配管水または汚染配管用の外部制御流体を使用可能
