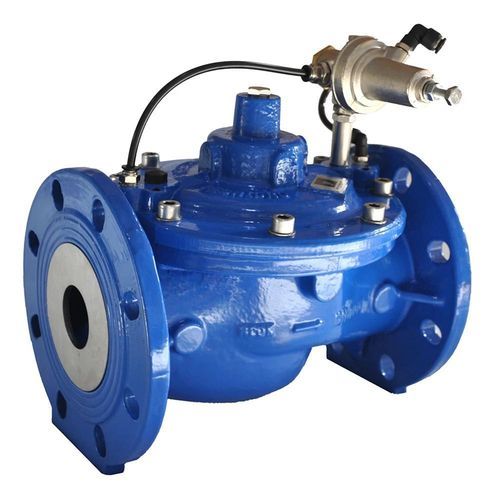

制御バルブ HM-C-QP2X

灌漑用手動式ステンレス製

Hydromodul-C 流量制御弁は、灌漑、水道設備および工業用途向けに設計された流量制御弁です。低圧力損失、キャビテーション対策、および保守性に配慮した設計を特徴とします。グローブ型ボディは高い流体力学性能と内部部品への容易なアクセスを実現しています。

主な特徴と設計上のポイント：

• 停止流溜まりのない高流体力学設計のグローブ型ボディ（低圧力損失設計）；
• 標準はダクタイル鋳鉄 GS500/GGG50、要望により炭素鋼での製作可能；
• 200°Cで焼付けしたポリエステル粉体塗装、最小保証膜厚250 μm；
• プランジャ軸は完全に案内される構造；
• キャビテーションリスク低減のための特別なプランジャディスク形状とシート；
• シールシートとは独立したプランジャ軸ガイド；
• オプションのステンレス製着座（取り外し可能）によりキャビテーション耐性向上；
• 障害物のない全通径；
• 閉止部にスポークやグリッドを設けないことでメンテナンス性と閉塞リスクを低減；
• 高圧を散逸させて弁開度を安定させる散逸ケージ式オプチュレータをバルブ改造なしでオプション装着可能；
• 軸および戻しスプリングはステンレス製；
• 戻しスプリングは流路内に配置しないことで追加の乱流や閉塞を回避；
• カバーを主弁本体に固定するボルトはステンレス製；
• ナイロン強化Buna-Nダイアフラム；
• 耐摩耗性ポリウレタン製プランジャシールディスク；
• 配管からバルブを取り外さずに内部部品へ容易にアクセス可能な保守性設計；
• メンテナンスに配慮した構成：本体と制御回路間に直接接続はなく、全ての圧力/指令接続はカバー上に集約；
• 弁が稼働中でもパイロット回路のメンテナンスが可能；
• 凍結時の完全排水のための底部ドレンプラグ（オプション）；
• パイロット較正用の主要圧力計を標準装備、追加の圧力計は要望により対応；
• パイロット回路の単純な変更により弁機能の追加・変更が可能。

適合規格：

• フランジ間寸法：UNI-EN 558-1、DIN 3202 シリーズ F5。
• フランジ穴あけ：ISO PN10-16、要望により ANSI 150-300 対応可能。
• 飲料水用途への適合：DM174 / GU166 / DE98/83CE。

特長 / 技術仕様：

• Brand: Tecnidro
• 商用モデル: Hydromodul-C
• 想定用途: 灌漑；水道設備；産業用途
• 機能: 流量制御弁（グローブ型ボディ、障害物のない全通径）
• 資料: 技術仕様書（PDF）あり
