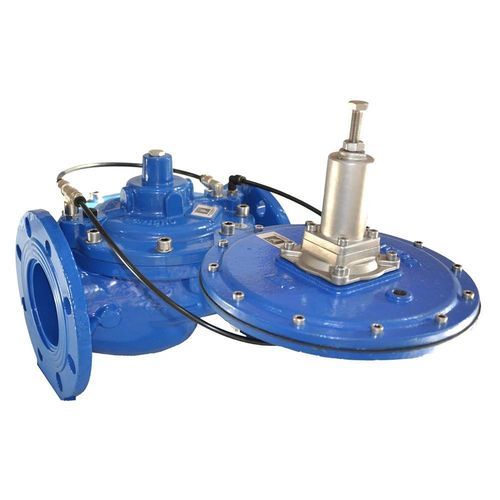

制御バルブ HM-C-ALT

灌漑用手動式金属製

概要
Hydromodul-C 高程制御弁は、灌漑および水処理用途向けに設計された金属製の制御弁です。遠隔貯水槽の静圧をパイロット回路で検出し、所定の圧力水位（ピエゾメトリックレベル）を維持するために主弁を作動させます。弁体は高い流体力学特性を持つよう最適化され、圧力損失と滞留領域を低減します。

動作

• 高程パイロットは貯水槽の静圧を検知し、弁開度を調整して水位を維持します。
• 二方型高程パイロットが主弁の指令を制御します。
• ニードル（微調）バルブにより作動速度や動作応答を調整できます。

主な特長

• 滞留ポケットのない高流体力学グローブボディにより圧力損失を低減。
• 標準材料：球状黒鉛鋳鉄 GS500 / GGG50；要望により炭素鋼も対応。
• 200°C 焼付けポリエステル粉体塗装、最小膜厚 ≥ 250 μm。
• プランジャーシャフトは完全にガイドされ、ガイドはシールシートから独立。
• プランジャーディスク断面とシート形状はキャビテーションリスク低減用に設計。
• オプションで取り外し可能なステンレス鋼シートにより高い耐キャビテーション性を確保可能。
• スポークやグリッドのない障害物フリーのフルポート設計で詰まりやメンテナンスを低減。
• 弁本体を改造せずに取り付け可能な放散ケージ型オブチュレータ（圧力散逸用、開度安定化）を装着可能。
• シャフト及び復帰スプリングはステンレス製；スプリングは流路外に配置し乱流や閉塞を回避。
• カバー固定ボルトはステンレス製。
• ナイロン補強Buna-Nダイヤフラムおよび耐摩耗ポリウレタン製プランジャーシールディスク。
• 配管を外さずに内部部品へアクセス可能なメンテナンス性設計；圧力/操作接続はカバー上へ配管し、作動中でもパイロット回路の整備が可能。
• 凍結時の完全排水用オプションドレンプラグ。
• パイロット校正用の主要圧力計を標準装備；追加圧力計はオプション。
• パイロット回路の変更により弁機能の追加・変更が可能。

適用例

• 高置タンクや貯水槽の水位制御。
• 灌漑システム、送水網、処理プラント、電気式水位センサを用いない産業用途の水位制御。

適合規格

• フランジ対フランジ寸法：UNI-EN 558-1、DIN 3202 シリーズ F5。
• フランジ穴あけ：ISO PN10-16；ANSI 150-300 は要求により対応。
• 飲料水用途適合：DM174 / GU166 / DE98/83CE。

技術仕様

• モデルファミリー：Hydromodul-C。
• 本体材質（標準）：球状黒鉛鋳鉄 GS500 / GGG50（要望で炭素鋼対応）。
• 表面仕上げ：200°C 焼付けポリエステル粉体塗装、≥250 μm。
• シートオプション：標準シート；取り外し可能なステンレスシート（オプション、耐キャビテーション用）。
• 内部シール：ナイロン強化Buna-Nダイヤフラム；耐摩耗ポリウレタン製プランジャーシールディスク。
• シャフトおよび締結部：ステンレスシャフトおよび復帰スプリング；カバーボルトはステンレス。
• 流路：フルポート、障害物のない設計。
• オプション装備：放散ケージオブチュレータ、ドレンプラグ、追加圧力計。
• 規格：UNI-EN 558-1、DIN 3202 F5；フランジ穴あけ ISO PN10-16（ANSI 150-300 は要望対応）；飲料水適合 DM174 / GU166 / DE98/83CE。

ドキュメント

• データシート（PDF、1.51 MB）を用意。
