Válvula elétrica HM-C-EL
para irrigaçãohidráulicamanual

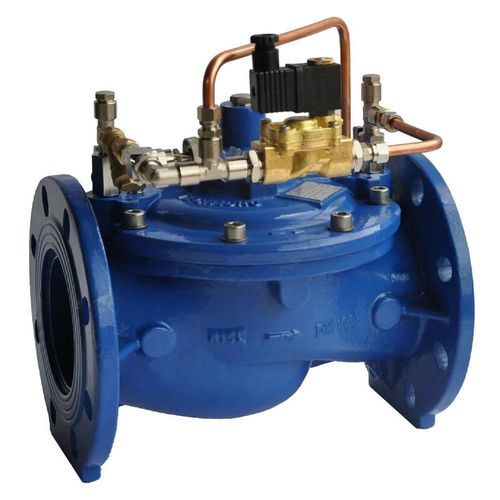

Válvula elétrica - HM-C-EL - TECNIDRO - para irrigação / hidráulica / manual
Válvula elétrica - HM-C-EL - TECNIDRO - para irrigação / hidráulica / manual
Guardar nos favoritos
Comparar
Mais informações no site da TECNIDRO

Características

Aplicações
para irrigação
Acionamento
hidráulica, manual, elétrica
Material
em nylon, em aço inoxidável, em ferro fundido
Grau de proteção
reforçada
Outras características
com rosca, de 2 vias
DN

MÁX: 300 mm
(11,811 in)

MÍN: 80 mm
(3,15 in)

Descrição

Visão geral
  • Hydromodul-C Electric é uma válvula de controle hidráulica de diafragma acionada por solenóide, projetada para irrigação, aquedutos e obras hídricas. Projetada para baixa perda de carga, resistência à cavitação e configurações de circuito piloto flexíveis.


Aplicações
  • Sistemas de irrigação, aquedutos municipais, distribuição de água potável e instalações industriais que exigem controle de pressão confiável e proteção contra cavitação.


Principais características
  • Seção hidráulica com corpo de fluxo hidrodinâmico sem bolsões de estagnação (baixa perda de carga)
  • Corpo padrão: ferro dúctil GS500/GGG50 (aço carbono sob consulta)
  • Revestimento em pó de poliéster curado a 200°C, espessura mínima 250 μm
  • Haste do êmbolo totalmente guiada com guia independente do assento de vedação
  • Disco do êmbolo e assento projetados contra risco de cavitação; assento em aço inoxidável removível opcional para maior resistência
  • Projeto de passagem livre sem obstáculos; sem raios ou grelhas na seção de fechamento para reduzir entupimentos e facilitar manutenção
  • Possibilidade de montagem opcional de obturador com gaiola dissipadora sem modificação da válvula para dissipar maior pressão e estabilizar a abertura
  • Haste e mola de retorno em aço inoxidável, mola posicionada fora do caminho do fluxo para evitar turbulência e entupimento
  • Diafragma Buna-N reforçado com nylon e selo do êmbolo em poliuretano antiabrasão
  • Todas as conexões de pressão ou comando encaminhadas apenas sobre a tampa da válvula para fácil acesso
  • Manômetro principal para calibração do piloto incluído; manômetros adicionais disponíveis sob demanda
  • Plugue de drenagem opcional na base da válvula para drenagem total em caso de geada


Conformidade com normas
  • Face a face: UNI-EN 558-1, DIN 3202 série F5
  • Furação de flanges: ISO PN10-16; ANSI 150-300 sob consulta
  • Conforme para uso com água potável: DM174 / GU166 / DE98/83CE


Especificações técnicas
  • Denominação comercial: Hydromodul-C
  • Material do corpo: ferro dúctil GS500/GGG50 (aço carbono sob consulta)
  • Revestimento protetor: poliéster em pó, curado a 200°C, min. 250 μm
  • Opções de assento: assento padrão; assento removível em aço inoxidável disponível para resistência à cavitação
  • Diafragma: Buna-N reforçado com nylon
  • Selo do êmbolo: poliuretano antiabrasão
  • Haste e molas: aço inoxidável (mola de retorno posicionada fora do caminho do fluxo)
  • Passagem: passagem livre sem obstáculos
  • Manutenção: peças internas acessíveis sem remover a válvula da tubulação; circuito piloto assistível em operação
  • Manômetro piloto: manômetro principal incluído para calibração (manômetros adicionais opcionais)


Documentação
  • Ficha técnica: HM-C-EL-ITA_ENG-v02.pdf (1.52 MB)


Manutenção e opções
  • Projetada para manutenção facilitada com acesso aos componentes internos sem remoção da válvula; intervenções no circuito piloto possíveis com a válvula em operação
  • Equipamentos opcionais: assento removível em inox, obturador com gaiola dissipadora, plugue de drenagem, manômetros adicionais
