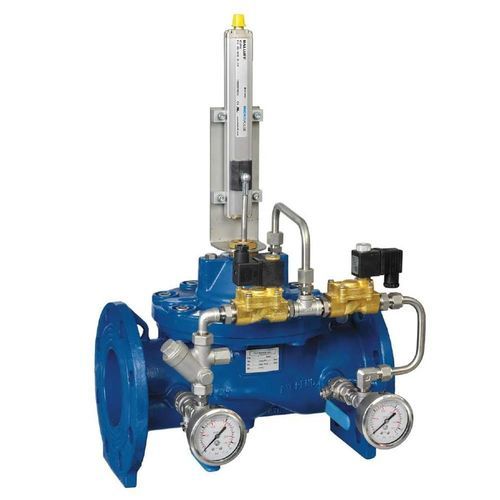

Válvula de controle HM-C-SS

para irrigaçãohidráulicaelétrica

A válvula de controlo eletrônica HMC-SS Hydromodul-C combina uma válvula hidráulica principal modulante acionada pela pressão da linha com controlo eletrónico para variar a abertura da válvula principal de acordo com os sinais de um controlador eletrônico dedicado. Foi concebida para regulação totalmente automática em aplicações de irrigação e abastecimento de água, fornecendo controlo de pressão, caudal, fugas e nível.

Funções de controlo

• Controlo de pressão
• Controlo de caudal
• Controlo de fugas
• Controlo de nível

Características e vantagens

• Acionamento por pressão da linha, operação independente — totalmente automática
• Controlada por solenóide com baixo consumo de energia
• Compatível com amplas gamas de pressões e tensões
• Disponível em Normalmente Aberta (NO) ou Normalmente Fechada (NC)
• Transdutor de posição linear para feedback da posição da válvula
• Design em linha para manutenção facilitada
• Assento elevado em aço inoxidável opcional, resistente à cavitação
• Design flexível que permite adicionar funcionalidades e acessórios

Funcionamento
A HMC-SS está equipada com dois pilotos solenóide de 2 vias cuja interação determina a abertura da válvula principal conforme comandado pelo controlador eletrônico. O solenóide a montante aplica pressão à câmara de controlo superior para mover o diafragma em direção ao fecho; o solenóide a jusante ventila a câmara de controlo superior para mover a válvula principal em direção à abertura. Válvulas agulha ajustáveis regulam as velocidades de abertura e fecho, e a posição da válvula é fornecida por um transdutor analógico/linear. Quando a água da tubulação está contaminada (corrosiva ou com detritos), pode ser utilizado um fluido de controlo externo para o circuito de controlo.

Especificações técnicas

• Série: Hydromodul-C
• Referência típica do produto: HMC-SS (variante de controlo eletrónico)
• Actuação: dois pilotos solenóide de 2 vias (montante e jusante)
• Feedback de posição: transdutor de posição analógico/linear
• Controlo de velocidade: válvulas agulha ajustáveis para abertura e fecho
• Operação: acionada pela pressão da linha, totalmente automática
• Opções de solenóide: baixo consumo; suporta amplas gamas de tensão
• Configurações: Normalmente Aberta (NO) e Normalmente Fechada (NC) disponíveis
• Serviço / manutenção: design em linha para manutenção fácil
• Materiais / opções: assento elevado em aço inoxidável disponível (resistente à cavitação)
• Fluido de controlo: água da tubulação ou fluido de controlo externo para tubulações contaminadas
