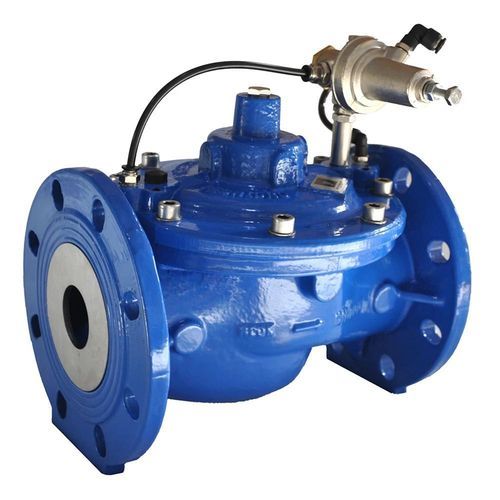

Válvula de controle HM-C-QP2X

para irrigaçãomanualem aço inoxidável

A válvula Hydromodul-C é uma válvula de controlo de caudal concebida para irrigação, obras hidráulicas e aplicações industriais. Proporciona baixa perda de carga, soluções contra a cavitação e um design que facilita a manutenção. O corpo é do tipo globo, otimizado para alta hidrodinâmica e acesso fácil às peças internas.

Principais características e notas de projeto:

• corpo tipo globo com secção hidrodinâmica, sem bolsões de estagnação (projeto de baixa perda de carga);
• fundição padrão em ferro dúctil GS500/GGG50; execução em aço carbono mediante pedido;
• pintura em pó poliéster curada em forno a 200°C com espessura mínima garantida de 250 μm;
• haste do êmbolo totalmente guiada;
• perfil específico do disco do êmbolo e sede para reduzir o risco de cavitação;
• guia da haste independente da sede de vedação;
• sede removível opcional em aço inoxidável para maior resistência à cavitação;
• passagem total sem obstáculos;
• sem raios ou grelha na secção de fecho para reduzir manutenção e possíveis entupimentos;
• montagem opcional de obturador com gaiola dissipadora sem modificar a válvula, para dissipar pressões superiores e estabilizar a abertura;
• haste e mola de retorno em aço inoxidável;
• a mola de retorno está fora do percurso do fluxo para evitar turbulências adicionais e entupimentos;
• parafusos em aço inoxidável que fixam a tampa ao corpo principal;
• diafragma Buna-N reforçado com nylon;
• disco de vedação do êmbolo em poliuretano antiabrasão;
• design de fácil manutenção com acesso às peças internas sem retirar a válvula da tubagem;
• configuração favorável à manutenção: não existem ligações entre o corpo principal e o circuito de controlo; todas as ligações de pressão/comando são apenas na tampa;
• possibilidade de intervenção no circuito piloto com a válvula em funcionamento;
• tampa de drenagem (opcional) no fundo da válvula para drenagem total em caso de geada;
• manómetro principal para calibração do piloto incluído; manómetros adicionais mediante pedido;
• as funções da válvula podem ser alteradas ou ampliadas por simples modificação do circuito piloto.

Conformidade com normas:

• Face a face: UNI-EN 558-1, DIN 3202 série F5.
• Perfuração de flanges: ISO PN10-16; compatibilidade ANSI 150-300 mediante pedido.
• Compatível para uso com água destinada ao consumo humano: DM174 / GU166 / DE98/83CE.

Características / especificações técnicas:

• Brand: Tecnidro
• Modelo comercial: Hydromodul-C
• Aplicações previstas: irrigação; obras hidráulicas; indústria
• Função: válvula de controlo de caudal (corpo tipo globo, passagem total sem obstáculos)
• Documentação: Ficha técnica (PDF) disponível
