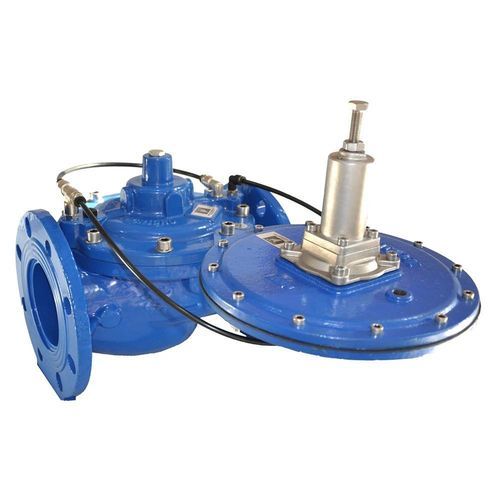

Válvula de controle HM-C-ALT

para irrigaçãomanualmetálica

Visão geral
A válvula de controlo altimétrica Hydromodul-C é uma válvula de controlo metálica projetada para regulação altimétrica em irrigação e obras hidráulicas. Mantém um nível piezométrico definido através de um circuito piloto que deteta a pressão estática e comanda a válvula principal. O corpo é otimizado hidrodinamicamente para minimizar perdas de carga e eliminar zonas de estagnação.

Funcionamento

• O piloto altimétrico deteta a pressão estática de um depósito remoto e modula a abertura da válvula para manter o nível constante.
• Piloto altimétrico bidirecional que governa o comando da válvula principal.
• Válvulas agulha para ajuste da velocidade de atuação e resposta dinâmica.

Principais características

• Corpo tipo globo com alta hidrodinâmica sem bolsões de estagnação para reduzir perdas de carga.
• Material padrão: ferro nodular GS500 / GGG50; aço carbono disponível a pedido.
• Revestimento em pó poliéster em forno a 200°C, espessura mínima ≥ 250 μm.
• Eixo do êmbolo totalmente guiado; guia independente do assento de vedação.
• Secção do disco e assento projetados para reduzir o risco de cavitação.
• Assento removível em aço inox opcional para maior resistência à cavitação.
• Passagem total sem obstáculos — sem raios ou grelha na secção de fecho para reduzir entupimentos e manutenção.
• Obturador com gaiola dissipativa opcional montável sem modificar a válvula para dissipar maior pressão e estabilizar a abertura.
• Eixo e mola de retorno em aço inox; mola posicionada fora do fluxo para evitar turbulências e entupimentos.
• Parafusos de cobertura em aço inox.
• Diafragma Buna-N reforçado com nylon e disco de vedação do êmbolo em poliuretano anti-abrasão.
• Design de fácil manutenção: acesso às peças internas sem remover a válvula da tubagem; ligações de pressão/comando encaminhadas sobre a tampa para manutenção do circuito piloto com a válvula em operação.
• Plug de drenagem opcional na base para drenagem total em caso de geada.
• Manómetro funcional principal incluído para calibragem do piloto; manómetros adicionais opcionais.
• As funções da válvula podem ser alteradas ou ampliadas por simples modificações do circuito piloto.

Aplicações

• Controlo de nível em reservatórios e tanques elevados.
• Sistemas de irrigação, redes de abastecimento de água, estações de tratamento e instalações industriais que requerem regulação de nível sem sensores eléctricos.

Conformidade com normas

• Dimensões flange-a-flange: UNI-EN 558-1, DIN 3202 série F5.
• Perfuração de flange: ISO PN10-16; ANSI 150-300 compatível a pedido.
• Compatível para uso com água potável: DM174 / GU166 / DE98/83CE.

Especificações técnicas

• Família de modelo: Hydromodul-C.
• Material do corpo (padrão): ferro nodular GS500 / GGG50 (aço carbono a pedido).
• Acabamento de superfície: pintura poliéster a forno 200°C, ≥250 μm.
• Opções de assento: assento standard; assento removível em aço inox (opcional) para resistência à cavitação.
• Vedantes internos: diafragma Buna-N reforçado com nylon; disco de vedação do êmbolo em poliuretano anti-abrasão.
• Eixo e fixações: eixo e mola de retorno em aço inox; parafusos de tampa em aço inox.
• Trajecto de fluxo: passagem total, desenho sem obstáculos.
• Acessórios opcionais: obturador com gaiola dissipativa, plug de drenagem, manómetros adicionais.
• Normas: UNI-EN 558-1, DIN 3202 F5; perfuração de flange ISO PN10-16 (ANSI 150-300 a pedido); conformidade água potável DM174 / GU166 / DE98/83CE.

Documentação

• Ficha técnica disponível (PDF, 1.51 MB).
