Válvula de alívio de segurança HM-C-SR

para irrigaçãomanualem ferro fundido

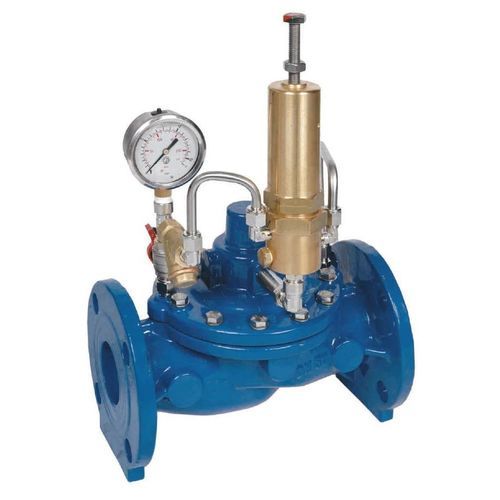

A válvula de alívio rápido Hydromodul-C é uma válvula de segurança hidráulica acionada por diafragma, projetada para descarregar rapidamente a pressão excedente minimizando cavitação e perda de carga. É adequada para irrigação, estações de água e redes industriais de distribuição de água. O projeto permite manutenção sem remover a válvula da tubulação e a modificação do circuito piloto para diferentes funções.

Principais características e benefícios

• Corpo hidrodinâmico tipo globo sem bolsões de estagnação para baixa perda de carga
• Corpo padrão em ferro dúctil (GS500 / GGG50); aço carbono disponível sob consulta
• Revestimento: pintura em pó poliéster curada em forno a 200°C, ≥ 250 µm
• Eixo do êmbolo guiado com disco e sede de geometria especial para reduzir cavitação
• Sede removível opcional em aço inoxidável para maior resistência à cavitação
• Passagem livre sem obstáculos; sem raios ou grelhas na secção de fecho para reduzir entupimentos e facilitar manutenção
• Obturação com gaiola dissipativa opcional para maior dissipação de pressão e estabilização da abertura
• Eixo e mola de retorno em aço inoxidável; mola posicionada fora do fluxo
• Diafragma Buna-N reforçado com nylon e disco de vedação em poliuretano antiabrasão
• Válvula com plugue de drenagem opcional na base para drenagem total em caso de geada
• Manutenção do circuito piloto possível com a válvula em operação
• Manómetro principal para calibração do piloto incluído; manómetros adicionais sob encomenda

Conformidade com normas

• Brida a brida: UNI-EN 558-1, DIN 3202 série F5
• Furação da brida: ISO PN10-16; compatibilidade ANSI 150–300 sob consulta
• Conforme para uso com água potável segundo DM174 / GU166 / DE98/83CE

Características / especificações técnicas

• Modelo / Série: Hydromodul-C
• Tipo de válvula: Alívio rápido / descarga rápida, válvula de segurança pilotada por diafragma
• Material do corpo: Ferro dúctil (GS500 / GGG50) padrão; aço carbono sob consulta
• Revestimento: Pintura poliéster em pó curada em forno a 200°C, espessura mínima 250 µm
• Êmbolo e sede: Eixo guiado; geometria especial do disco e sede para mitigar cavitação; sede inoxidável removível opcional
• Vedação: Disco de vedação em poliuretano antiabrasão; diafragma Buna-N reforçado com nylon
• Componentes internos: Eixo, mola e fixadores em aço inoxidável; mola fora do caminho de fluxo
• Caminho de fluxo: Passagem livre sem obstáculos; sem elementos atravessando a seção de fecho
• Manutenção: Acesso fácil às peças internas sem remover a válvula da tubulação; circuito piloto manutenível em operação
• Acessórios opcionais: Obturador com gaiola dissipativa, plugue de drenagem, manómetros adicionais
• Normas de flange e furação: UNI-EN 558-1 / DIN 3202 F5; furação ISO PN10-16; compatibilidade ANSI 150–300 sob consulta
• Conformidade: Adequada para água potável segundo DM174 / GU166 / DE98/83CE
