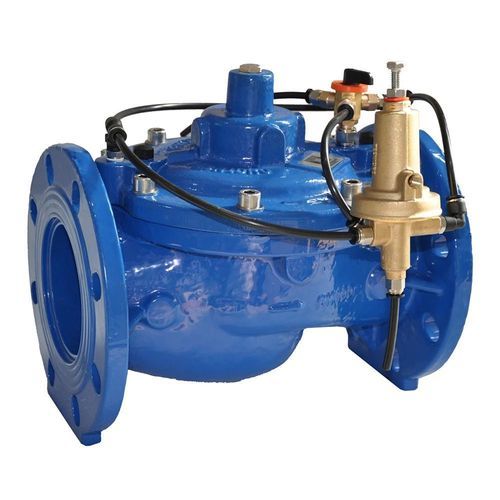

Válvula para irrigação HM-C-SP3B

hidráulicamanualem nylon

Visão geral

A válvula de suporte de pressão Hydromodul-C (Tecnidro) é uma válvula de controle pilotada projetada para manter uma pressão mínima a montante em sistemas de abastecimento de água e irrigação. Oferece alto desempenho hidráulico, opções de resistência à cavitação e acesso simplificado para manutenção.

Principais características

• Corpo tipo globo com elevada hidrodinâmica sem zonas de estagnação (baixa perda de carga)
• Material do corpo: ferro dúctil GS500/GGG50 (aço carbono sob consulta)
• Revestimento: pintura em pó poliéster a forno 200°C, espessura mínima garantida 250 μm
• Eixo do êmbolo totalmente guiado para movimento estável
• Seção do disco e assento concebidos para reduzir o risco de cavitação
• Guia do eixo independente do assento de vedação
• Assento inox removível opcional para maior resistência à cavitação
• Passagem total sem obstáculos para fluxo desobstruído
• Sem raios ou grelhas na secção de fecho para reduzir entupimentos e facilitar a manutenção
• Obturador em gaiola dissipativa opcional, montável sem modificações para estabilizar a abertura sob alta queda de pressão
• Eixo e mola de retorno em aço inox (mola de retorno fora do caminho de fluxo)
• Parafusos em aço inox fixando a tampa ao corpo principal
• Diafragma em Buna‑N reforçado com nylon
• Disco de vedação do êmbolo em poliuretano anti‑abrasão
• Projeto que permite acesso interno para manutenção sem remover a válvula da tubulação
• Conexões de controlo apenas através da tampa; sem ligações ao corpo principal
• Manutenção do circuito piloto possível com a válvula em serviço
• Tampa de drenagem inferior opcional para esvaziamento total em caso de geada
• Manómetro principal para calibração do piloto incluído; manómetros adicionais mediante pedido
• As funções da válvula podem ser alteradas ou ampliadas por simples alterações no circuito piloto

Especificações técnicas

• Fabricante: Tecnidro
• Modelo / Série: Hydromodul-C
• Tipo de produto: válvula de suporte / controlo de pressão para abastecimento e irrigação
• Material do corpo: ferro dúctil GS500 / GGG50 (aço carbono sob consulta)
• Acabamento externo: pintura em pó poliéster a forno 200°C, espessura mínima garantida 250 μm
• Material do diafragma: Buna‑N reforçado com nylon
• Vedação do êmbolo: poliuretano anti‑abrasão
• Eixo e mola de retorno: aço inox (mola de retorno fora do percurso de fluxo)
• Opções: assento inox removível, obturador em gaiola dissipativa, tampa de drenagem, manómetro opcional
• Documentação: Ficha Técnica (PDF disponível)
• Categorias de produto: Hydromodul C Control Valves — Abastecimento / Irrigação
• Estado de stock: em stock
