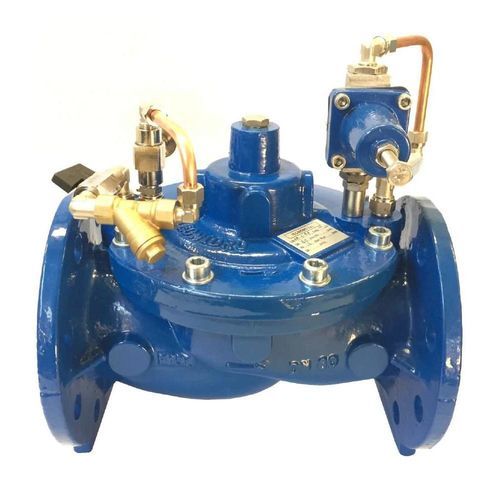

Válvula para irrigação HM-C-RP2M

manualem nylonem aço inoxidável

A válvula redutora de pressão Hydromodul-C é uma válvula de controle pilotada projetada para reduzir e estabilizar a pressão a jusante em redes de água e sistemas de irrigação. Combina um corpo tipo globo de baixa perda de carga com opções para resistência à cavitação e acesso à manutenção em linha.

Principais características

• Corpo hidrodinâmico sem zonas de estagnação para baixa perda de carga.
• Passagem totalmente livre (sem raios nem grelhas) para reduzir obstruções e facilitar a manutenção.
• Eixo do êmbolo totalmente guiado; guia independente do assento; geometria do êmbolo e do assento projetada para mitigar o risco de cavitação.
• Assento removível em aço inoxidável opcional para maior resistência à cavitação.
• Obturador com gaiola dissipativa opcional, montável sem modificar a válvula para dissipar quedas de pressão maiores e estabilizar a abertura.
• Mola de retorno posicionada fora do percurso do fluido para minimizar turbulência e incrustações.
• Projeto de fácil manutenção: peças internas acessíveis sem remover a válvula da tubulação; manutenção do circuito piloto possível durante a operação; todas as ligações de pressão/comando no tampo da válvula.
• Plugue de drenagem opcional no fundo da válvula para esvaziamento total (útil em condições de geada).
• Manómetro principal para calibração do piloto incluído; manómetros adicionais disponíveis mediante solicitação.
• As funções da válvula podem ser alteradas ou ampliadas por simples modificações do circuito piloto.

Especificações técnicas

• Material padrão do corpo: ferro fundido maleável GS500 / GGG50 (fundição em aço carbono disponível a pedido).
• Revestimento: pintura em pó de poliéster em forno a 200 °C, espessura mínima garantida 250 μm.
• Eixo e mola de retorno: aço inoxidável.
• Fixações da tampa: parafusos em aço inoxidável.
• Diafragma: Buna-N reforçado com nylon.
• Disco de vedação do êmbolo: poliuretano anti-abrasão.
• Padrão flange-a-flange: UNI-EN 558-1, série DIN 3202 F5.
• Furação de flanges: ISO PN10-16; compatibilidade ANSI 150-300 a pedido.
• Adequada para uso com água destinada ao consumo humano (DM174 / GU166 / DE98/83CE).

Aplicações

• Sistemas de irrigação
• Distribuição de água municipal e obras hidráulicas
• Redes de água industriais

Manutenção e opções

• Manutenção em linha sem remoção da válvula da tubulação.
• Manutenção do circuito piloto possível durante a operação.
• Assento removível em inox e gaiola dissipativa opcionais para serviços com elevada queda de pressão.
• Plugue de drenagem para esvaziamento total em condições de geada.
• Manómetros adicionais e furações de flange disponíveis a pedido.

Documentação

• Ficha técnica: HM-C-RP2M-ITA_ENG-v02.pdf (1.66 MB) — ficha técnica com dimensões, materiais e curvas de desempenho.
