Elektrisches Ventil HM-C-EL
Bewässerunghydraulischmanuell

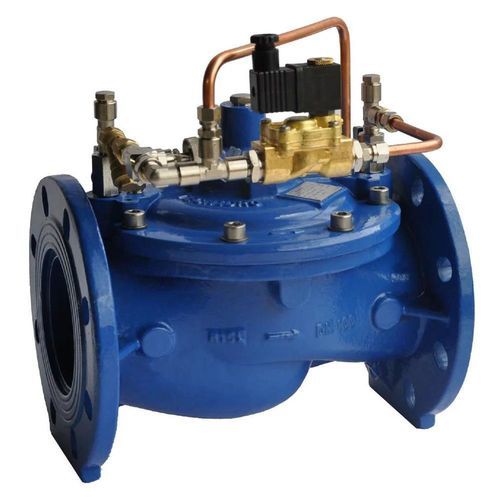

Elektrisches Ventil - HM-C-EL - TECNIDRO - Bewässerung / hydraulisch / manuell
Elektrisches Ventil - HM-C-EL - TECNIDRO - Bewässerung / hydraulisch / manuell
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von TECNIDRO

Eigenschaften

Einsatzbereich
Bewässerung
Betätigung
hydraulisch, manuell, elektrisch
Material
Nylon, Edelstahl, Gusseisen
Schutzfaktor
verstärkt
Weitere Eigenschaften
Gewinde, 2-Wege
DN

Max: 300 mm
(11,811 in)

Min: 80 mm
(3,15 in)

Beschreibung

Übersicht
  • Hydromodul-C Electric ist ein solenoidgesteuertes membranbasiertes Hydraulik-Regelventil, entwickelt für Bewässerung, Wasserleitungsnetze und Wasserbauanwendungen. Ausgelegt auf geringe Druckverluste, Kavitationresistenz und flexible Pilotschaltungsoptionen.


Anwendungen
  • Bewässerungsanlagen, städtische Wasserleitungen, Trinkwasserversorgung und industrielle Wasseranlagen mit Bedarf an zuverlässiger Druckregelung und Kavitationsschutz.


Hauptmerkmale
  • Hydrodynamischer Kugelkörper ohne Stagnationsräume (niedriger Druckverlust)
  • Standardgehäuse: duktiles Gusseisen GS500/GGG50 (Stahl auf Anfrage)
  • Polyester-Pulverbeschichtung bei 200°C gehärtet, Mindestdicke 250 μm
  • Vollständig geführte Kolbenstange mit unabhängiger Führung vom Dichtsitz
  • Kolbenscheibe und Sitzgeometrie gegen Kavitation optimiert; optional abnehmbarer Edelstahlsitz für erhöhte Beständigkeit
  • Hindernisfreier Volldurchgang; keine Speichen oder Gitter im Schließbereich zur Reduzierung von Verstopfungen und Erleichterung der Wartung
  • Optionaler Einbau eines dissipativen Käfigverschlusses ohne Änderung am Ventil zur Druckableitung und Stabilisierung der Öffnung
  • Edelstahlwelle und Rückstellfeder, Feder außerhalb des Durchflusswegs positioniert, um zusätzliche Turbulenzen und Verstopfungen zu vermeiden
  • Nylonverstärkte Buna-N-Membran und abriebfeste Polyurethan-Dichtung der Kolbenscheibe
  • Alle Druck- und Steueranschlüsse über das Ventildeckel geführt für einfachen Zugriff
  • Hauptfunktions-Manometer zur Pilotkalibrierung inklusive; zusätzliche Manometer auf Anfrage
  • Optionaler Ablassstopfen am Ventilboden für vollständige Entleerung bei Frost


Normenkonformität
  • Flansch-zu-Flansch: UNI-EN 558-1, DIN 3202 Serie F5
  • Flanschbohrung: ISO PN10-16; ANSI 150-300 auf Anfrage
  • Geeignet für Trinkwassergebrauch: DM174 / GU166 / DE98/83CE


Technische Daten
  • Handelsbezeichnung: Hydromodul-C
  • Gehäusematerial: duktiles Gusseisen GS500/GGG50 (Stahl auf Anfrage)
  • Schutzbeschichtung: Polyester-Pulverbeschichtung, bei 200°C gehärtet, mind. 250 μm
  • Sitzoptionen: Standardsitz; abnehmbarer Edelstahlsitz für Kavitationbeständigkeit verfügbar
  • Membran: nylonverstärktes Buna-N
  • Kolbendichtung: abriebfestes Polyurethan
  • Welle und Federn: Edelstahl (Rückstellfeder außerhalb des Durchflusswegs)
  • Anschluss: hindernisfreier Volldurchgang
  • Wartung: interne Teile zugänglich ohne Ausbau des Ventils aus der Rohrleitung; Pilotsystem wartbar im Betrieb
  • Pilotmanometer: Hauptfunktions-Manometer zur Kalibrierung inklusive (zusätzliche Manometer optional)


Dokumentation
  • Technisches Datenblatt: HM-C-EL-ITA_ENG-v02.pdf (1.52 MB)


Wartung & Optionen
  • Für einfache Wartung ausgelegt, mit Zugriff auf interne Komponenten ohne Ausbau des Ventils; Wartung des Pilotsystems im Betrieb möglich
  • Optionale Ausrüstung: abnehmbarer Edelstahlsitz, dissipativer Käfigverschlusstoffer, Ablassstopfen, zusätzliche Manometer
