Steuerungsventil HM-C-ALT

BewässerungmanuellMetall

Übersicht

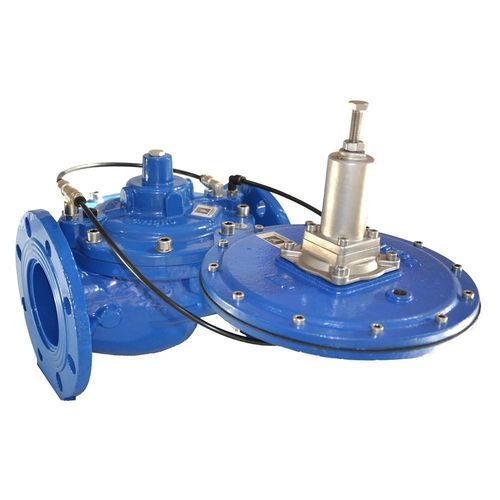

Das Hydromodul-C Höhenregelventil ist ein metallisches Regelventil zur Höhenregulierung in Bewässerungs- und Wasseranlagen. Es hält einen vorgegebenen piezometrischen Pegel über einen Pilotenkreis, der den statischen Druck erfasst und das Hauptventil steuert. Das Gehäuse ist hydrodynamisch optimiert, um Druckverluste zu minimieren und Stagnationszonen zu vermeiden.

Funktionsweise

• Der Höhenpilot misst den statischen Druck eines entfernten Behälters und moduliert das Ventilöffnen zur Pegelhaltung.
• Zweiweg-Höhenpilot steuert den Befehl des Hauptventils.
• Nadelventile ermöglichen die Einstellung der Ansprechgeschwindigkeit und der dynamischen Reaktion.

Hauptmerkmale

• Hydrodynamisches Globusgehäuse ohne Stagnationsbereiche zur Verringerung von Druckverlusten.
• Standardwerkstoff: duktiles Gusseisen GS500 / GGG50; unlegierter Stahl auf Anfrage.
• Ofen-Polyesterpulverlackierung bei 200°C, Mindestschichtdicke ≥ 250 μm.
• Kolbenstange vollständig geführt; Führung unabhängig von der Dichtsitzfläche.
• Kolbenscheibe und Sitzprofil zur Reduzierung des Kavitationrisikos ausgelegt.
• Optionaler, herausnehmbarer Sitz aus Edelstahl für erhöhte Kavitationresistenz.
• Hindernisfreier Vollquerschnitt — keine Speichen oder Gitter in der Schließzone, reduziert Verstopfungen und Wartungsbedarf.
• Optionaler dissipativer Käfigverschluss einbaubar ohne Ventilmodifikation zur Druckdissipation und Stabilisierung der Öffnung.
• Welle und Rückstellfeder aus Edelstahl; Feder außerhalb des Strömungsweges angeordnet, um Turbulenzen und Verstopfung zu vermeiden.
• Deckelschrauben aus Edelstahl.
• Mit Nylon verstärktes Buna-N-Membran und verschleißfestes Polyurethan-Dichtring für den Kolben.
• Wartungsfreundiges Design: Innenteile zugänglich ohne Ausbau des Ventils; Druck-/Steueranschlüsse am Deckel für Wartung des Pilotkreises im Betriebszustand.
• Optionaler Ablaufstopfen am Ventilboden für vollständige Entleerung bei Frostgefahr.
• Hauptdruckmanometer zur Pilotkalibrierung inklusive; zusätzliche Manometer optional.
• Ventilfunktionen lassen sich durch einfache Änderungen des Pilotkreises anpassen oder erweitern.

Anwendungen

• Pegelregelung in erhöhten Behältern und Reservoirs.
• Bewässerungsanlagen, Trinkwassernetze, Aufbereitungsanlagen und industrielle Wasseranlagen, die Pegelregelung ohne elektrische Sensorik benötigen.

Normenkonformität

• Flansch-zu-Flansch-Abmessungen: UNI-EN 558-1, DIN 3202 Serie F5.
• Flanschbohrung: ISO PN10-16; ANSI 150-300 auf Anfrage kompatibel.
• Geeignet für Wasser zum menschlichen Gebrauch: DM174 / GU166 / DE98/83CE.

Technische Daten

• Modellfamilie: Hydromodul-C.
• Gehäusewerkstoff (Standard): duktiles Gusseisen GS500 / GGG50 (Stahl auf Anfrage).
• Oberflächenbehandlung: Ofen-Polyesterpulverlack, 200°C, ≥250 μm.
• Sitzoptionen: Standard-Sitz; herausnehmbarer Edelstahlsitz (optional) für Kavitationbeständigkeit.
• Innendichtungen: Nylonverstärkte Buna-N-Membran; verschleißfeste Polyurethan-Dichtungsscheibe am Kolben.
• Welle und Befestigungen: Edelstahlwelle und Rückstellfeder; Edelstahl-Deckelschrauben.
• Strömungsweg: Voller Querschnitt, hindernisfreies Design.
• Optionale Zubehörteile: dissipativer Käfigverschluss, Ablaufstopfen, zusätzliche Manometer.
• Normen: UNI-EN 558-1, DIN 3202 F5; Flanschbohrung ISO PN10-16 (ANSI 150-300 auf Anfrage); Trinkwasserkonformität DM174 / GU166 / DE98/83CE.

Dokumentation

• Technisches Datenblatt verfügbar (PDF, 1.51 MB).
