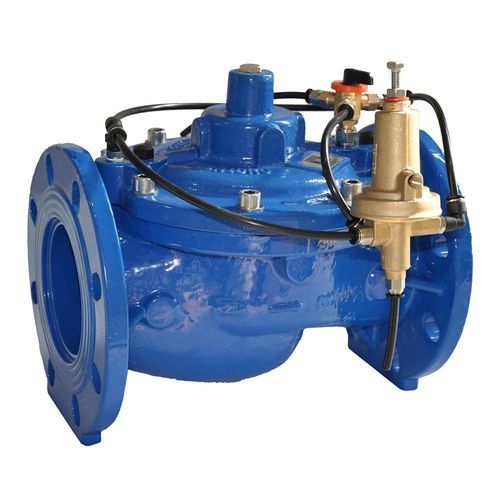

Bewässerungsventil HM-C-SP3B

hydraulischmanuellNylon

Übersicht

Das Druckhalteventil Hydromodul-C (Tecnidro) ist ein pilotgesteuertes Regelventil, das entwickelt wurde, um in Wasserwerken und Bewässerungssystemen einen minimalen Druck stromaufwärts zu erhalten. Es bietet hohe hydraulische Leistung, optionale Kavitationstoleranz und vereinfachten Wartungszugang.

Hauptmerkmale

• Hydrodynamischer Klappen-/Globetyp ohne Stauwasserzonen (geringer Druckverlust)
• Gehäusematerial: duktiles Gusseisen GS500/GGG50 (Stahl auf Anfrage)
• Ofenpolyester-Pulverbeschichtung 200°C, Mindestschichtdicke 250 μm
• Kolbenwelle vollständig geführt für stabile Bewegung
• Kolben-Scheibe und Sitz ausgelegt zur Verringerung des Kavitationrisikos
• Führung der Kolbenwelle unabhängig vom Dichtungssitz
• Abnehmbarer Edelstahlsitz optional für verbesserte Kavitationstoleranz
• Hindernisfreier Vollquerschnitt für ungehinderten Durchfluss
• Keine Speichen oder Gitter im Absperrbereich zur Verringerung von Verstopfungen und Wartungsaufwand
• Optionale dissipative Käfigverschlusseinrichtung montierbar ohne Ventiländerung zur Stabilisierung der Öffnung bei hohem Differenzdruck
• Welle und Rückstellfeder aus Edelstahl (Rückstellfeder außerhalb des Strömungsweges)
• Edelstahlschrauben befestigen den Deckel am Ventilkörper
• Membran aus nylonverstärktem Buna‑N
• Verschleißfeste Polyurethan‑Dichtungsscheibe
• Konstruktion erlaubt Zugang zu internen Teilen zur Wartung ohne Ausbau des Ventils aus der Rohrleitung
• Steueranschlüsse nur über den Deckel geführt; keine Verbindungen zum Hauptgehäuse
• Wartung des Pilotkreises möglich bei betriebsbereitem Ventil
• Optionaler Ablassstopfen am Ventilboden für vollständige Entleerung bei Frost
• Hauptfunktions-Manometer zur Kalibrierung des Piloten inklusive; zusätzliche Manometer auf Anfrage
• Ventilfunktionen können durch einfache Änderungen am Pilotkreis geändert oder erweitert werden

Technische Daten

• Hersteller: Tecnidro
• Modell / Serie: Hydromodul-C
• Produkttyp: Druckhalte-/Regelventil für Wasserwerke und Bewässerung
• Gehäusematerial: duktiles Gusseisen GS500 / GGG50 (Stahl auf Anfrage)
• Außenbeschichtung: Ofenpolyester-Pulverbeschichtung 200°C, Mindestschichtdicke 250 μm
• Membranmaterial: nylonverstärktes Buna‑N
• Kolbenabdichtung: verschleißfestes Polyurethan
• Welle und Rückstellfeder: Edelstahl (Rückstellfeder außerhalb des Strömungswegs)
• Optionen: abnehmbarer Edelstahlsitz, dissipative Käfigverschlusseinrichtung, Ablassstopfen, optionales Manometer
• Dokumentation: Technisches Datenblatt (PDF verfügbar)
• Produktkategorien: Hydromodul C Control Valves — Wasserverteilung / Bewässerung
• Lagerstatus: vorrätig
