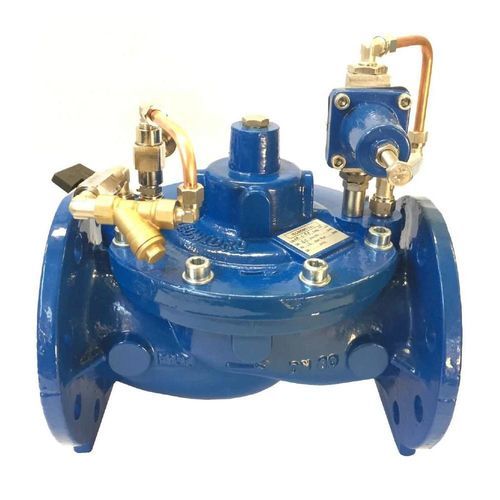

Bewässerungsventil HM-C-RP2M

manuellNylonEdelstahl

Das Druckminderungsventil Hydromodul-C ist ein pilotgesteuertes Regelventil, das entwickelt wurde, um den Druck stromabwärts in Wasserver- und Bewässerungssystemen zu reduzieren und zu stabilisieren. Es kombiniert einen Globuskörper mit geringem Druckverlust mit Optionen zur Kavitationserhöhung und erlaubt Wartungszugang in der Leitung.

Hauptmerkmale

• Hydrodynamisch gestalteter Globuskörper ohne Stagnationszonen für geringe Druckverluste.
• Vollständig freier Durchgang (keine Speichen oder Gitter) zur Reduzierung von Verstopfungen und Vereinfachung der Wartung.
• Kolbenstange vollständig geführt; Führung unabhängig vom Sitz; Kolben- und Sitzgeometrie zur Reduzierung des Kavitationsrisikos.
• Optionaler herausnehmbarer Sitz aus Edelstahl für erhöhte Kavitationsbeständigkeit.
• Optionaler energiezerstreuender Käfigabschließer, montierbar ohne Ventilmodifikation, zur Dissipation höherer Druckverluste und Stabilisierung des Öffnungsverhaltens.
• Rückholfeder außerhalb des Strömungswegs positioniert, um Turbulenzen und Verschmutzung zu minimieren.
• Wartungsfreundiges Design: innere Teile zugänglich ohne Ausbau des Ventils aus der Leitung; Pilotkreis-Wartung während des Betriebs möglich; alle Druck-/Steueranschlüsse am Ventildeckel.
• Optionaler Ablassstopfen am Ventilboden für vollständige Entleerung (nützlich bei Frost).
• Haupt-Manometer für Pilotabstimmung enthalten; zusätzliche Manometer auf Anfrage.
• Ventilfunktionen können durch einfache Änderungen des Pilotkreises geändert oder erweitert werden.

Technische Daten

• Standardwerkstoff Gehäuse: duktiles Gusseisen GS500 / GGG50 (Stahlguss auf Anfrage).
• Beschichtung: Polyester-Pulverlack im Ofen bei 200 °C, Mindestdicke 250 μm.
• Welle und Rückholfeder: Edelstahl.
• Deckverschraubung: Edelstahlschrauben.
• Membran: nylonverstärktes Buna-N.
• Kolbendichtscheibe: abriebfestes Polyurethan.
• Flansch-zu-Flansch Standard: UNI-EN 558-1, DIN 3202 Reihe F5.
• Flanschbohrung: ISO PN10-16; ANSI 150-300 Kompatibilität auf Anfrage.
• Geeignet für Wasser für den menschlichen Gebrauch (DM174 / GU166 / DE98/83CE).

Anwendungsbereiche

• Bewässerungssysteme
• Kommunale Wasserversorgung und Wasserwerke
• Industrielle Wassernetze

Wartung & Optionen

• In-line-Wartung ohne Ausbau des Ventils.
• Pilotkreis-Wartung während des Betriebs möglich.
• Herausnehmbarer Edelstahlsitz und dissipative Käfige optional für große Druckverluste.
• Ablassstopfen für vollständige Entleerung bei Frostbedingungen.
• Zusätzliche Manometer und Flanschbohrungen auf Anfrage.

Dokumentation

• Datenblatt: HM-C-RP2M-ITA_ENG-v02.pdf (1.66 MB) — technisches Datenblatt mit Abmessungen, Materialien und Kennlinien.
