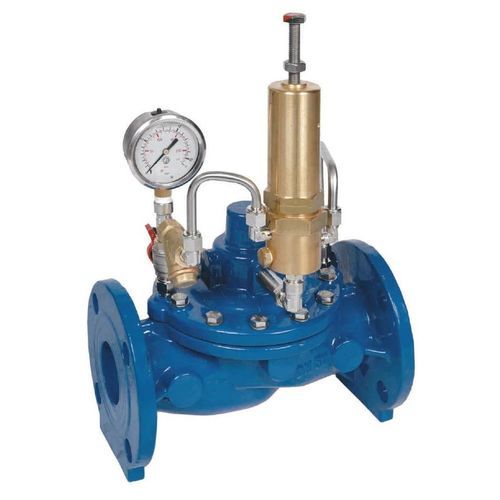

Sicherheits-Ablassventil HM-C-SR

BewässerungmanuellGusseisen

Das Schnellentlastungsventil Hydromodul-C ist ein hydraulisch gesteuertes Membransicherheitsventil, das entwickelt wurde, um überschüssigen Druck schnell abzuführen und gleichzeitig Kavitation und Druckverluste zu minimieren. Es eignet sich für Bewässerung, Wasserwerke und industrielle Wasserversorgungsnetze. Die Konstruktion ermöglicht Wartung ohne Ausbau der Armatur und Anpassung des Pilotkreises für verschiedene Funktionen.

Hauptmerkmale und Vorteile

• Hydrodynamisches Globe-Gehäuse ohne Stagnationsräume für geringen Druckverlust
• Standardgehäuse aus duktiler Gusseisen (GS500 / GGG50); Kohlenstoffstahl auf Anfrage
• Schutzbeschichtung: Polyester-Pulverbeschichtung im Ofen bei 200°C, ≥ 250 µm
• Geführte Kolbenstange mit spezieller Scheibe und Sitzgeometrie zur Kavitationseindämmung
• Optionaler, herausnehmbarer Edelstahlsitz für erhöhte Kavitationbeständigkeit
• Hindernisfreier Durchgang; keine Speichen oder Gitter in der Schließsektion zur Reduzierung von Verstopfungen und Vereinfachung der Wartung
• Optionale dissipative Korbverschlussvorrichtung zur Druckableitung und Stabilisierung der Öffnung
• Edelstahlwelle, Rückstellfeder außerhalb des Strömungswegs und Edelstahlschrauben zur Befestigung
• Nylonverstärkte Buna-N-Membran und abriebfeste Polyurethan-Dichtungsscheibe
• Optionaler Ablassstopfen am Ventilboden für vollständige Entleerung bei Frost
• Wartung des Pilotkreises möglich, während das Ventil in Betrieb ist
• Hauptmanometer zur Pilotkalibrierung inklusive; weitere Manometer auf Anfrage

Normenkonformität

• Flansch-zu-Flansch: UNI-EN 558-1, DIN 3202 Serie F5
• Flanschbohrung: ISO PN10-16; ANSI 150–300 Kompatibilität auf Anfrage
• Geeignet für Trinkwasser gemäß DM174 / GU166 / DE98/83CE

Technische Merkmale / Spezifikationen

• Modell / Serie: Hydromodul-C
• Ventiltyp: Schnellentlastung / schnelle Entleerung, membrangesteuertes Sicherheitsventil
• Gehäusematerial: Gusseisen duktil (GS500 / GGG50) standard; Kohlenstoffstahl auf Anfrage
• Beschichtung: Polyester-Pulverbeschichtung im Ofen bei 200°C, Mindeststärke 250 µm
• Kolben & Sitz: Geführte Kolbenwelle; spezielle Scheiben-/Sitzgeometrie zur Kavitationseindämmung; herausnehmbarer Edelstahlsitz optional
• Dichtung: Abriebfeste Polyurethan-Dichtungsscheibe; Membran: nylonverstärktes Buna-N
• Interne Komponenten: Edelstahlwelle, Rückstellfeder und Befestigungselemente; Feder außerhalb des Strömungswegs
• Strömungsweg: Hindernisfreier Durchgang; keine durchgehenden Elemente in der Schließsektion
• Wartung: Einfacher Zugang zu internen Teilen ohne Ausbau des Ventils; Pilotkreis wartbar im Betrieb
• Optionale Zubehörteile: Dispersionskorb-Oberteil, Ablassstopfen, zusätzliche Manometer
• Flanschnormen & Bohrung: UNI-EN 558-1 / DIN 3202 F5; ISO PN10-16 Bohrung; ANSI 150–300 Kompatibilität auf Anfrage
• Konformität: Geeignet für Trinkwasser gemäß DM174 / GU166 / DE98/83CE
