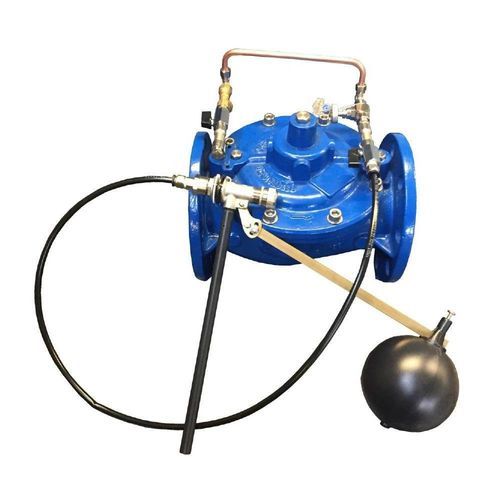

Schwimmerventil HM-C-GAL

Übersicht
Hydromodul-C ist ein modulierendes Schwimmer-Regelventil, das den Füllstand eines Behälters automatisch über einen am Tank montierten GAL-Schwimmerpilot konstant hält. Das Ventil moduliert stufenlos, um den Wasserspiegel innerhalb der eingestellten Grenzen zu halten.

Betriebsbedingungen

• Automatische Pegelregelung durch am Tank montierten GAL-Schwimmerpilot.
• Das Ventil öffnet schrittweise, wenn der Pegel unter die Sollgrenze fällt.
• Der Zulaufdruck darf nicht unter 1 bar fallen, um einen zuverlässigen Betrieb zu gewährleisten.

Installation

• Die Rohrleitung vorbereiten und den korrekten Abstand zwischen Flanschen, Gewinde- oder Rillverbindungen einhalten.
• Die Rohrleitung reinigen, um das Eindringen von Fremdstoffen in das Ventil zu vermeiden.
• Das Ventil so einbauen, dass der Pfeil am Gehäuse mit der Flussrichtung übereinstimmt.
• Nicht in der Nähe des Ventils an der Rohrleitung schweißen, um Membranschäden zu vermeiden.
• Den Schwimmerpilot in der Nähe des Einlasses des Behälters an einer ruhigen Wasserstelle oder innerhalb des Tanks montieren.
• Die Position des Schwimmers am Behälter befestigen und die korrekte Ausrichtung sicherstellen.
• Die Stellung des Schwimmerarms durch Anziehen der Schrauben an der Armgrundplatte fixieren.
• Den Anschluss des Piloten an das Hauptventil gemäß dem Herstellerschema vornehmen.

Inbetriebnahme

• Prüfen, ob die Verbindungen zwischen Schwimmerpilot und Hauptventil dem Schema des Herstellers entsprechen.
• Öffnen Sie die Absperrventile N°2 und N°6 des Hydraulikkreises.
• Stellen Sie sicher, dass der Zulaufdruck nicht unter 1 bar fällt, da sonst das Ventil nicht korrekt arbeitet.
• Wasser zum Leitungssystem öffnen und den Behälter füllen, während der Pilot in unterer Position ist; die Ventilöffnung überwachen.
• Nach Volllauf des Behälters korrekte Funktion und Schließen des Piloten kontrollieren.
• Der Hydraulikkreis ist mit einem Nadelventil zur Regelung der Öffnungsgeschwindigkeit ausgestattet; Manipulation kann das Ventil beschädigen und Garantie erlöschen lassen.
• Bei Inbetriebnahme kann im Steuerraum eingeschlossene Luft den Betrieb beeinflussen; zum Entlüften den Schwimmerarm manuell in obere und untere Position bewegen und an den höchsten Punkten des Steuerkreises Entlüftungen öffnen, danach Anschlüsse wieder festziehen.

Hydraulikkreis

• 1 – Ventilgehäuse
• 2 – Absperrkugelventil (Zulauf)
• 3 – Anschluss für Druckanzeige (Zulauf)
• 4 – Y-Filter
• 5 – Nadelventil
• 6 – Absperrkugelventil (Schließen)
• 7 – GAL modulierender Schwimmerpilot
• X – Ablauf

Technische Daten

• Produkttyp: modulierendes Schwimmerregelventil (Hydromodul-C).
• Pilot: GAL modulierender Schwimmerpilot, am Tank montiert.
• Hauptfunktion: automatische Aufrechterhaltung des Behälterfüllstands durch stufenlose Ventilmodulation.
• Einbaurichtung: Pfeil am Gehäuse muss mit Flussrichtung übereinstimmen.
• Steuerelemente: Zulaufventil, Druckmessanschluss, Y-Filter, Nadelventil, Schließventil und Schwimmerpilot.
• Betriebsbedingung: Zulaufdruck darf 1 bar nicht unterschreiten.
• Inbetriebnahme: Entlüftung des Steuerkreises kann erforderlich sein (siehe Verfahren).
• Warnhinweise: Nicht in der Nähe des Ventils schweißen; Nadelventil nicht manipulieren (Garantieverlust).
