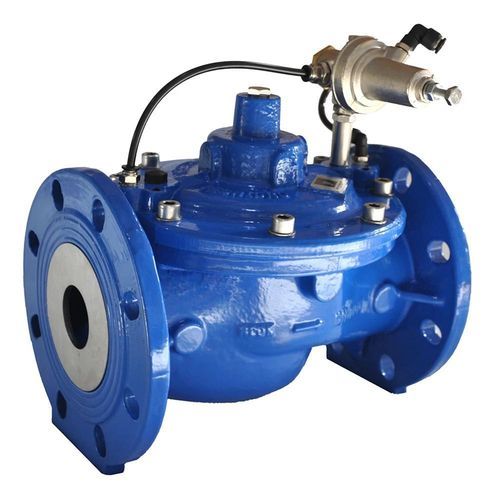

Steuerungsventil HM-C-QP2X

BewässerungmanuellEdelstahl

Das Hydromodul-C Durchflussregelventil ist ein Ventil zur Durchflussregelung, ausgelegt für Bewässerung, Wasserwerke und industrielle Anwendungen. Es bietet geringe Druckverluste, Maßnahmen gegen Kavitation und ein wartungsfreundliches Design. Das Ventil verfügt über ein Gehäuse vom Typ "globe", ausgelegt für hohe Hydrodynamik und einfachen Zugang zu internen Bauteilen.

Wesentliche Merkmale und Konstruktionshinweise:

• hydrodynamisch geformtes Gehäuse Typ "globe" ohne Stauwasserbereiche (niedriger Druckverlust);
• Standardausführung aus duktiler Guss (GS500/GGG50); Ausführung in Kohlenstoffstahl auf Anfrage;
• Ofenhärtende Polyesterpulverbeschichtung bei 200°C mit mindestens garantierter Schichtdicke 250 μm;
• Kolbenwelle vollständig geführt;
• spezielles Profil der Kolbenscheibe und des Sitzes zur Reduzierung des Kavitationrisikos;
• Führung der Kolbenwelle unabhängig vom Dichtungssitz;
• herausnehmbarer optionaler Sitz aus Edelstahl zur erhöhten Kavitationbeständigkeit;
• hindernisfreier Vollquerschnitt;
• keine Speichen oder Gitter im Schließbereich, um Wartung und Verstopfungen zu reduzieren;
• optionale Montage eines dissipierenden Käfig-Obturators ohne Ventiländerung zur Dissipation höherer Drücke und Stabilisierung der Ventilöffnung;
• Welle und Rückstellfeder aus Edelstahl;
• Rückstellfeder außerhalb des Strömungswegs angeordnet, um zusätzliche Turbulenzen und Verstopfungen zu vermeiden;
• Edelstahlschrauben zur Befestigung der Abdeckung am Hauptventilgehäuse;
• Buna-N-Membran mit Nylonverstärkung;
• verschleißfeste Polyurethan-Dichtungsscheibe am Kolben;
• wartungsfreundiges Design mit einfachem Zugang zu internen Teilen ohne Ausbau des Ventils aus der Leitung;
• wartungsfreundige Anordnung: keine Verbindung zwischen Hauptgehäuse und Steuerkreis; alle Druck-/Befehlsanschlüsse nur über die Abdeckung;
• Wartung des Pilotkreises möglich bei betriebsbereitem Ventil;
• Ablassschraube (optional) am Ventilboden für vollständige Entwässerung bei Frost;
• Hauptdruckmessgerät zur Kalibrierung des Piloten inklusive; zusätzliche Manometer auf Anfrage;
• Ventilfunktionen können durch einfache Änderungen am Pilotkreis geändert oder erweitert werden.

Normenkonformität:

• Flansch zu Flansch: UNI-EN 558-1, DIN 3202 Serie F5.
• Flanschbohrbild: ISO PN10-16; ANSI 150-300 Kompatibilität auf Anfrage.
• Geeignet für den Einsatz mit Trinkwasser gemäß DM174 / GU166 / DE98/83CE.

Eigenschaften / technische Daten:

• Brand: Tecnidro
• Handelsmodell: Hydromodul-C
• Vorgesehene Anwendungen: Bewässerung; Wasserwerke; Industrie
• Funktion: Durchflussregelventil (Gehäuse Typ "globe", hindernisfreier Vollquerschnitt)
• Dokumentation: Technisches Datenblatt (PDF) verfügbar
