Steuerungsventil HM-C-SS

Bewässerunghydraulischelektrisch

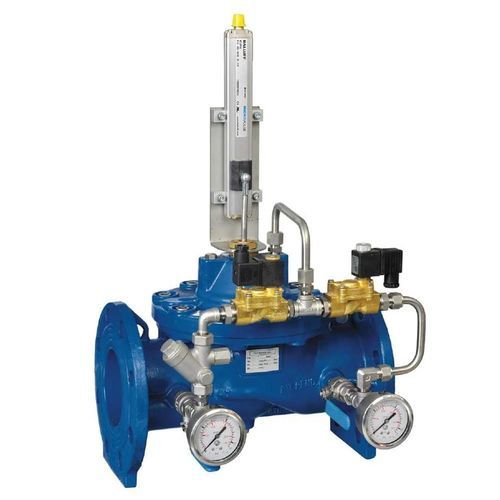

Das elektronische Regelventil HMC-SS Hydromodul-C verbindet ein modulierendes, druckbetriebenes hydraulisches Hauptventil mit elektronischer Steuerung, um die Öffnung des Hauptventils entsprechend den Signalen eines dedizierten elektronischen Reglers zu variieren. Es ist für vollautomatische Regelungen in Bewässerungs- und Wasserwerksanwendungen ausgelegt und bietet Druck-, Durchfluss-, Leck- und Pegelsteuerung.

Regelfunktionen

• Druckregelung
• Durchflussregelung
• Leckageerkennung / -regelung
• Pegelregelung

Eigenschaften und Vorteile

• Druckbetriebenes, eigenständiges Verhalten — vollautomatisch
• Per Magnetventil gesteuert mit geringem Stromverbrauch
• Kompatibel mit breiten Druck- und Spannungsbereichen
• Verfügbar als normalerweise offen (NO) oder normalerweise geschlossen (NC)
• Linearer Positionssensor zur Rückmeldung der Ventilstellung
• In-line-Bauweise für einfache Wartung
• Optionaler erhöhtes Sitzstück aus Edelstahl, kavitationsbeständig
• Flexibles Design zur einfachen Erweiterung um weitere Funktionen

Betrieb
Die HMC-SS ist mit zwei 2-Wege-Magnetventil-Piloten ausgestattet, deren Zusammenspiel die Öffnung des Hauptventils entsprechend den Befehlen des elektronischen Reglers bestimmt. Das stromaufwärts gelegene Magnetventil führt Druck in die obere Steuerkammer, um die Membran in Richtung Schließen zu bewegen; das stromabwärts gelegene Magnetventil entlüftet die obere Steuerkammer, um das Hauptventil zu öffnen. Nadelventile regeln die Öffnungs- und Schließgeschwindigkeit, und die Ventilposition wird durch einen analogen/linearen Sensor ausgegeben. Bei kontaminiertem Leitungswasser (korrosiv oder mit Ablagerungen) kann für den Steuerkreis ein externes Steuerfluid verwendet werden.

Technische Daten

• Serie: Hydromodul-C
• Typenreferenz: HMC-SS (elektronische Steuerungsvariante)
• Antrieb: zwei 2-Wege-Magnetventil-Piloten (stromaufwärts und stromabwärts)
• Positionsrückmeldung: analoger/linearer Positionssensor
• Geschwindigkeitsregelung: einstellbare Nadelventile für Öffnen und Schließen
• Betrieb: druckbetrieben, vollautomatisch
• Magnetventil-Optionen: geringer Stromverbrauch; unterstützt weite Spannungsbereiche
• Konfigurationen: normalerweise offen (NO) und normalerweise geschlossen (NC) verfügbar
• Wartung: In-line-Bauweise für einfache Wartung
• Materialien / Optionen: erhöhtes Sitzstück aus Edelstahl verfügbar (kavitationsbeständig)
• Steuerfluid: Leitungswasser oder externes Steuerfluid für kontaminierte Leitungen
