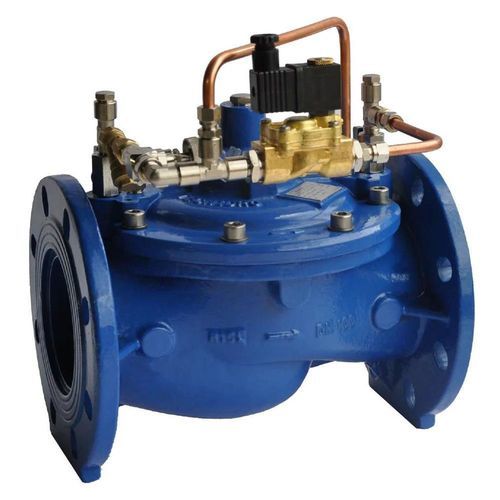

Vanne électrique HM-C-EL
pour l'irrigationhydrauliquemanuelle

Vanne électrique - HM-C-EL - TECNIDRO - pour l'irrigation / hydraulique / manuelle
Vanne électrique - HM-C-EL - TECNIDRO - pour l'irrigation / hydraulique / manuelle
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de TECNIDRO

Caractéristiques

Application
pour l'irrigation
Actionnement
hydraulique, manuelle, électrique
Matériau
en nylon, en acier inoxydable, en fonte
Indice de protection
renforcée
Autres caractéristiques
filetée, 2 voies
DN

Max: 300 mm
(11,811 in)

Min: 80 mm
(3,15 in)

Description

Présentation
  • Hydromodul-C Electric est une vanne hydraulique à membrane électrocommandée conçue pour l'irrigation, les aqueducs et les ouvrages hydrauliques. Conçue pour limiter les pertes de charge, résister à la cavitation et permettre des configurations de circuit pilote flexibles.


Applications
  • Systèmes d'irrigation, aqueducs municipaux, distribution d'eau potable et installations industrielles nécessitant un contrôle de pression fiable et une protection contre la cavitation.


Caractéristiques principales
  • Gorge de corps à profil hydrodynamique sans poches de stagnation (faible perte de charge)
  • Corps standard : fonte ductile GS500/GGG50 (acier au carbone sur demande)
  • Peinture polyester en poudre cuite à 200°C, épaisseur minimale 250 μm
  • Tige du poussoir entièrement guidée avec guide indépendant de la portée d'étanchéité
  • Section du poussoir et siège conçus pour réduire le risque de cavitation ; siège amovible en acier inoxydable en option pour une meilleure résistance
  • Conception à passage libre sans obstacle ; pas de rayons ni de grilles dans la section de fermeture pour réduire l'encrassement et faciliter l'entretien
  • Possibilité d'assemblage d'un obturateur à cage dissipatrice sans modification de la vanne pour dissiper des pressions plus élevées et stabiliser l'ouverture
  • Tige et ressorts en acier inoxydable, ressort de rappel hors du flux pour éviter turbulence et encrassement
  • Membrane Buna-N renforcée nylon et joint du poussoir en polyuréthane anti-abrasion
  • Toutes les connexions de pression ou de commande sont acheminées uniquement via le couvercle de la vanne pour un accès facilité
  • Manomètre principal pour le réglage du pilote inclus ; manomètres supplémentaires sur demande
  • Bouchon de vidange optionnel au fond de la vanne pour vidange complète en cas de gel


Conformité aux normes
  • Entre brides : UNI-EN 558-1, DIN 3202 série F5
  • Percement des brides : ISO PN10-16 ; compatible ANSI 150-300 sur demande
  • Conforme à l'utilisation avec eau potable : DM174 / GU166 / DE98/83CE


Caractéristiques techniques
  • Dénomination commerciale : Hydromodul-C
  • Matériau du corps : fonte ductile GS500/GGG50 (acier au carbone sur demande)
  • Revêtement protecteur : peinture polyester en poudre, cuisson à 200°C, min. 250 μm
  • Options de siège : siège standard ; siège amovible en acier inoxydable disponible pour résistance à la cavitation
  • Membrane : Buna-N renforcée nylon
  • Joint du poussoir : polyuréthane anti-abrasion
  • Tige et ressorts : acier inoxydable (ressort hors du passage du fluide)
  • Orifice : passage libre sans obstacle
  • Entretien : accès aux pièces internes sans retirer la vanne de la canalisation ; circuit pilote réparable en fonctionnement
  • Manomètre pilote : manomètre principal inclus pour calibration (manomètres supplémentaires optionnels)


Documentation
  • Fiche technique : HM-C-EL-ITA_ENG-v02.pdf (1.52 MB)


Entretien et options
  • Conception facilitant l'entretien avec accès aux composants internes sans démontage de la vanne ; intervention sur le circuit pilote possible en exploitation
  • Équipements optionnels : siège amovible en inox, obturateur à cage dissipatrice, bouchon de vidange, manomètres additionnels
