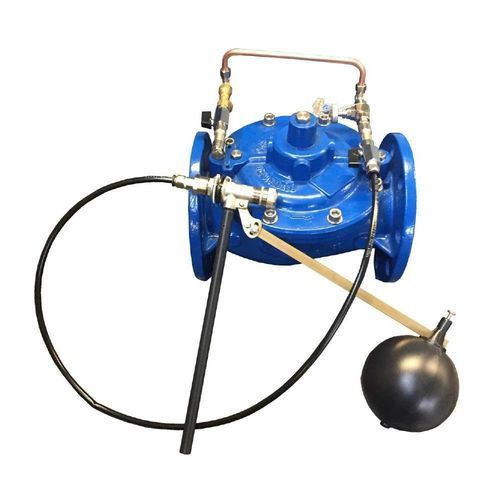

Robinet à flotteur HM-C-GAL

Présentation
Hydromodul-C est une vanne de régulation à flotteur modulante conçue pour maintenir automatiquement un niveau constant de réservoir grâce à un pilote à flotteur modulant GAL monté en cuve. La vanne se module progressivement pour maintenir le niveau d'eau dans les limites définies.

Conditions de fonctionnement

• Contrôle automatique du niveau par pilote à flotteur modulant GAL monté en cuve.
• La vanne s'ouvre progressivement lorsque le niveau du réservoir descend sous la consigne.
• La pression en amont doit rester supérieure à 1 bar pour un fonctionnement fiable.

Installation

• Préparer la canalisation en respectant l'entraxe correct entre brides, raccords filetés ou rainurés.
• Nettoyer la canalisation pour éviter l'entrée de corps étrangers dans la vanne.
• Installer la vanne en alignant la flèche du corps dans le sens d'écoulement de l'eau.
• Ne pas souder sur la canalisation à proximité de la vanne pour éviter d'endommager la membrane.
• Installer le pilote à flotteur près de l'homme du réservoir dans une zone d'eau calme ou à l'intérieur du réservoir.
• Régler et fixer la position du flotteur sur la paroi du réservoir ou sur un support stable en assurant la bonne orientation.
• Ancrer le bras du flotteur en serrant les vis de la base du bras.
• Raccorder le pilote au corps de la vanne selon le schéma du constructeur.

Fonctionnement

• Vérifier que les connexions entre le pilote à flotteur et la vanne principale correspondent au schéma du constructeur.
• Ouvrir les vannes d'isolement N°2 et N°6 du circuit hydraulique.
• Vérifier que la pression amont ne descend pas en dessous de 1 bar, sinon la vanne peut ne pas fonctionner correctement.
• Remplir la canalisation et le réservoir pendant que le pilote est en position basse; contrôler l'ouverture de la vanne.
• Lorsque le réservoir est plein, vérifier le bon fonctionnement du pilote et la fermeture de la vanne.
• Le circuit hydraulique comporte une vis de réglage (needle valve) pour contrôler la vitesse d'ouverture; toute manipulation non conforme peut endommager la vanne et entraîner une perte de garantie.
• Si la présence d'air emprisonné affecte le démarrage, déplacer manuellement le bras du flotteur en positions haute et basse tout en purgeant l'air aux points hauts du circuit de commande, puis resserrer les raccords.

Circuit hydraulique

• 1 – Corps de vanne
• 2 – Vanne à boisseau amont
• 3 – Prise manométrique amont
• 4 – Filtre en Y
• 5 – Vis de réglage (needle valve)
• 6 – Vanne d'arrêt de fermeture
• 7 – Pilote à flotteur modulant GAL
• X – Évacuation

Caractéristiques techniques

• Type de produit: vanne de commande à flotteur modulante (Hydromodul-C).
• Pilote: pilote à flotteur modulant GAL, monté en cuve.
• Fonction principale: maintien automatique du niveau du réservoir par modulation progressive de la vanne.
• Sens d'installation: la flèche du corps doit être dans le sens d'écoulement de l'eau.
• Éléments de contrôle: vanne amont, prise manométrique, filtre en Y, vis de réglage, vanne d'arrêt et pilote à flotteur.
• Contraintes: la pression amont ne doit pas être inférieure à 1 bar pour un fonctionnement correct.
• Mise en service: une purge de l'air emprisonné peut être nécessaire selon la procédure décrite.
• Risques: ne pas souder à proximité, ne pas modifier la vis de réglage (risque de perte de garantie).

Documentation

• Fiche technique: HM-C-GAL-ITA_ENG-v02.pdf (1.47 MB) - https://tecnidro.com/wp-content/uploads/2023/11/HM-C-GAL-ITA_ENG-v02.pdf
