Vanne de contrôle HM-C-SS

pour l'irrigationhydrauliqueélectrique

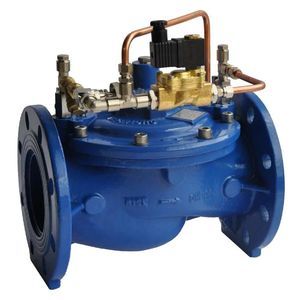

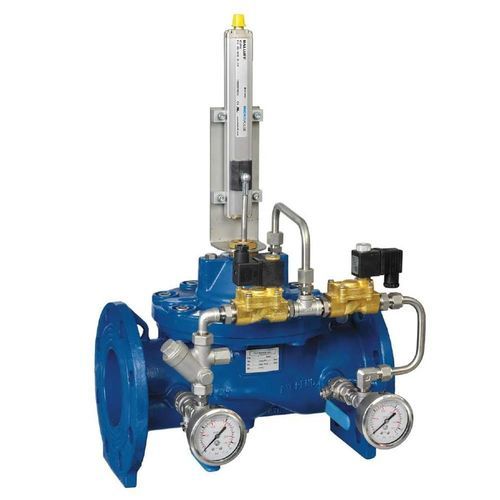

La vanne de régulation électronique HMC-SS Hydromodul-C combine une vanne hydraulique principale modulante, entraînée par la pression de réseau, et un système de commande électronique permettant d'ajuster l'ouverture de la vanne principale en fonction des signaux d'un régulateur électronique dédié. Conçue pour une régulation entièrement automatique dans les applications d'irrigation et d'adduction d'eau, elle assure le contrôle de la pression, du débit, des fuites et du niveau.

Fonctions de contrôle

• Contrôle de la pression
• Contrôle du débit
• Contrôle des fuites
• Contrôle du niveau

Caractéristiques et avantages

• Fonctionnement autonome entraîné par la pression de réseau — entièrement automatique
• Commande par solénoïde à faible consommation électrique
• Compatible avec de larges plages de pression et de tension
• Disponible en Normalement Ouvert (NO) ou Normalement Fermé (NC)
• Transducteur de position linéaire pour retour d'information de position
• Conception en ligne pour un entretien facile
• Siège surélevé en acier inoxydable en option, résistant à la cavitation
• Conception modulaire facilitant l'ajout de fonctionnalités

Fonctionnement
Le HMC-SS est équipé de deux pilotes solénoïdes 2 voies dont l'interaction définit l'ouverture de la vanne principale selon les commandes du régulateur électronique. Le solénoïde amont applique la pression à la chambre de commande supérieure pour rapprocher la membrane vers la fermeture ; le solénoïde aval met la chambre de commande supérieure à la masse pour ouvrir la vanne principale. Des valves à pointeau réglables contrôlent la vitesse d'ouverture et de fermeture, et la position de la vanne est fournie par un transducteur analogique/linéaire. Lorsque l'eau du réseau est contaminée (corrosive ou chargée en débris), un fluide de commande externe peut être utilisé pour le circuit de commande.

Caractéristiques techniques

• Série : Hydromodul-C
• Référence type : HMC-SS (variante commande électronique)
• Actionnement : deux pilotes solénoïdes 2 voies (amont et aval)
• Retour de position : transducteur de position analogique/linéaire
• Contrôle de vitesse : valves à pointeau réglables pour ouverture et fermeture
• Fonctionnement : entraîné par la pression de réseau, entièrement automatique
• Options solénoïdes : faible consommation ; prend en charge de larges plages de tensions
• Configurations : Normalement Ouvert (NO) et Normalement Fermé (NC) disponibles
• Entretien : conception en ligne pour un entretien facilité
• Matériaux / options : siège surélevé en acier inoxydable disponible (option résistant à la cavitation)
• Fluide de commande : eau du réseau ou fluide de commande externe pour canalisations contaminées
