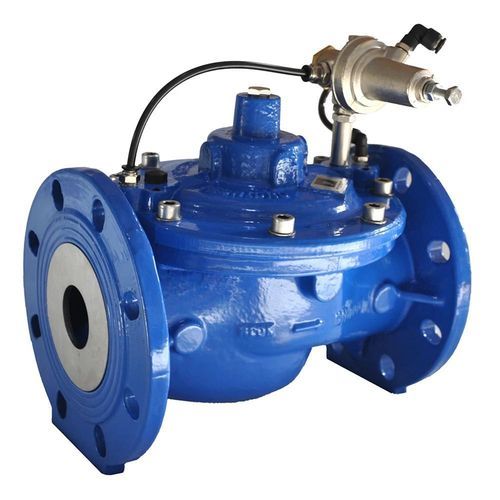

Vanne de contrôle HM-C-QP2X

pour l'irrigationmanuelleen acier inoxydable

La vanne Hydromodul-C est une vanne de régulation de débit conçue pour l'irrigation, les réseaux d'eau et les applications industrielles. Elle minimise les pertes de charge, limite les risques de cavitation et facilite les opérations de maintenance. Le corps de type globe est optimisé pour une forte hydrodynamique et un accès aisé aux pièces internes.

Principales caractéristiques et aspects de conception :

• corps type globe à géométrie hydrodynamique, sans poches de stagnation (conception faible perte de charge);
• fonte ductile standard GS500/GGG50 ; exécution en acier carbone sur demande ;
• peinture polyester cuite au four à 200°C, épaisseur garantie minimale 250 μm ;
• tige du plongeur entièrement guidée ;
• profil spécifique du disque plongeur et du siège pour réduire le risque de cavitation ;
• guidage de la tige indépendant du siège d'étanchéité ;
• siège amovible optionnel en acier inoxydable pour une meilleure résistance à la cavitation ;
• passage intégral sans obstacle ;
• absence de rayons ou de grille dans la section de fermeture pour réduire l'entretien et le risque d'obstruction ;
• possibilité d'installation d'une cage dissipatrice sans modification de la vanne, pour dissiper des pressions plus élevées et stabiliser l'ouverture ;
• tige et ressort de rappel en acier inoxydable ;
• ressort de rappel positionné en dehors du passage d'écoulement afin d'éviter turbulences et encrassement ;
• boulonnerie de fixation du couvercle sur le corps principal en acier inoxydable ;
• membrane en Buna-N renforcée nylon ;
• disque d'étanchéité du plongeur en polyuréthane anti-abrasion ;
• conception facilitant la maintenance et l'accès aux pièces internes sans retirer la vanne de la canalisation ;
• architecture facilitant la maintenance : aucune connexion entre le corps principal et le circuit de commande ; toutes les connexions de pression/commande sont réalisées au niveau du couvercle ;
• maintenance du circuit pilote possible avec la vanne en service ;
• bouchon de vidange (option) au fond de la vanne pour vidange totale en cas de gel ;
• manomètre principal pour l'étalonnage du pilote inclus ; manomètres additionnels sur demande ;
• fonctions de la vanne modifiables ou extensibles par simple modification du circuit pilote.

Conformité aux normes :

• Bride à bride : UNI-EN 558-1, DIN 3202 série F5.
• Perçage de brides : ISO PN10-16 ; compatibilité ANSI 150-300 sur demande.
• Conforme à l'usage avec les eaux destinées à la consommation humaine : DM174 / GU166 / DE98/83CE.

Caractéristiques / spécifications techniques :

• Brand: Tecnidro
• Modèle commercial : Hydromodul-C
• Applications prévues : irrigation ; réseaux d'eau ; industrie
• Fonction : vanne de régulation de débit (corps type globe, passage intégral sans obstacle)
• Documentation : fiche technique (PDF) disponible
