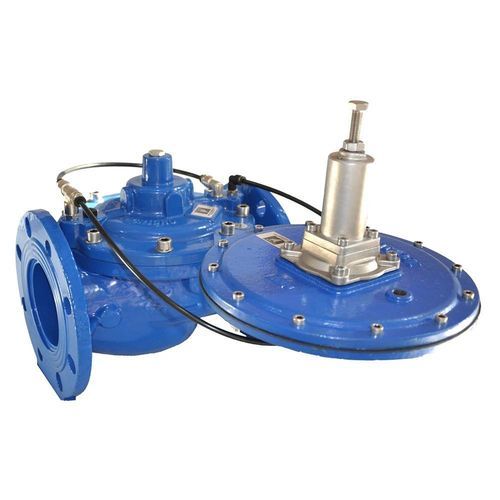

Vanne de contrôle HM-C-ALT

pour l'irrigationmanuelleen métal

Présentation
La vanne de régulation altimétrique Hydromodul-C est une vanne de commande métallique conçue pour la régulation altimétrique en irrigation et ouvrages hydrauliques. Elle maintient un niveau piezométrique défini via un circuit pilote qui mesure la pression statique et actionne la vanne principale. Le corps est optimisé hydrodynamiquement pour minimiser les pertes de charge et éliminer les zones de stagnation.

Fonctionnement

• Le pilote altimétrique détecte la pression statique d'un réservoir distant et module l'ouverture de la vanne pour maintenir le niveau constant.
• Pilote altimétrique deux voies qui commande la vanne principale.
• Valves à pointeau permettant d'ajuster la vitesse d'intervention et la dynamique d'ouverture/fermeture.

Principales caractéristiques

• Corps à globe hydrodynamique sans poches de stagnation pour limiter les pertes de charge.
• Matériau standard : fonte ductile GS500 / GGG50 ; acier carbone sur demande.
• Peinture polyester en four à 200°C, épaisseur ≥ 250 μm.
• Tige du plongeur guidée intégralement ; guidage indépendant du siège d'étanchéité.
• Profil du disque du plongeur et du siège conçu pour réduire le risque de cavitation.
• Siège amovible en acier inox optionnel pour résistance accrue à la cavitation.
• Passage intégral sans obstacle — pas d'aubages ni de grille dans la section d'obturation pour réduire les colmatages et la maintenance.
• Obturateur à cage dissipative optionnel montable sans modification de la vanne pour dissiper des pertes de charge plus élevées et stabiliser l'ouverture.
• Tige et ressort de rappel en acier inoxydable ; ressort hors du passage d'écoulement pour éviter turbulences et colmatage.
• Boulonnerie de couvercle en acier inoxydable.
• Diaphragme en Buna-N renforcé nylon et disque d'étanchéité du plongeur en polyuréthane anti-abrasion.
• Conception facilitant la maintenance : accès aux composants internes sans dépose de la vanne ; connexions pression/commande remontées sur le couvercle pour maintenance du circuit pilote en service.
• Orifice de vidange optionnel au fond de la vanne pour vidange complète en cas de gel.
• Manomètre de fonction principal inclus pour calibrage du pilote ; manomètres supplémentaires en option.
• Les fonctions de la vanne peuvent être modifiées ou complétées par de simples modifications du circuit pilote.

Applications

• Contrôle de niveau dans réservoirs et citernes surélevés.
• Systèmes d'irrigation, réseaux d'adduction d'eau, stations de traitement et installations industrielles nécessitant une régulation de niveau sans capteurs électriques.

Conformité aux normes

• Dimensions bride à bride : UNI-EN 558-1, DIN 3202 série F5.
• Perçage brides : ISO PN10-16 ; ANSI 150-300 compatible sur demande.
• Conforme à l'usage sur eaux destinées à la consommation humaine : DM174 / GU166 / DE98/83CE.

Caractéristiques techniques

• Gamme : Hydromodul-C.
• Matériau du corps (standard) : fonte ductile GS500 / GGG50 (acier carbone sur demande).
• Finition : peinture polyester en four 200°C, ≥ 250 μm.
• Options de siège : siège standard ; siège amovible en acier inox (option) pour résistance à la cavitation.
• Étanchéités internes : diaphragme Buna-N renforcé nylon ; disque d'étanchéité du plongeur en polyuréthane anti-abrasion.
• Tige et fixation : tige et ressort de rappel en acier inox ; boulons de couvercle en acier inox.
• Passage : passage intégral, conception sans obstacles.
• Accessoires optionnels : obturateur à cage dissipative, prise de vidange, manomètres supplémentaires.
• Normes : UNI-EN 558-1, DIN 3202 F5 ; perçage brides ISO PN10-16 (ANSI 150-300 sur demande) ; conformité eau potable DM174 / GU166 / DE98/83CE.

Documentation

• Fiche technique disponible (PDF, 1.51 MB).
