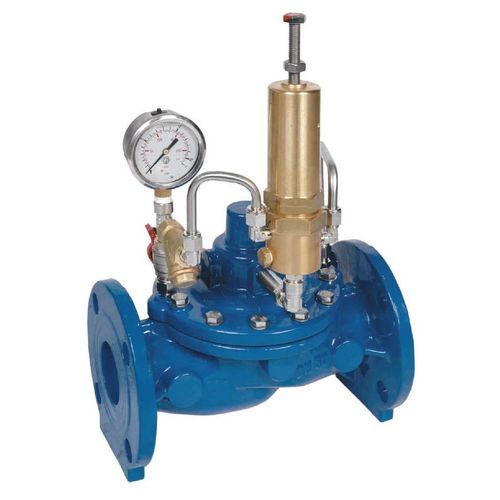

Soupape de sécurité HM-C-SR

pour l'irrigationmanuelen fonte

La soupape de décharge rapide Hydromodul-C est une vanne de sécurité à commande hydraulique et membrane conçue pour évacuer rapidement la pression excédentaire tout en limitant la cavitation et la perte de charge. Elle est adaptée aux systèmes d'irrigation, aux ouvrages hydrauliques et à la distribution d'eau industrielle. La conception permet une maintenance aisée sans retirer la vanne de la canalisation et l'adaptation du circuit pilote pour différentes fonctions.

Principaux avantages

• Corps hydrodynamique à globe sans poches de stagnation pour faible perte de charge
• Corps standard en fonte ductile (GS500 / GGG50); acier carbone sur demande
• Revêtement: peinture polyester cuite en four à 200°C, épaisseur ≥ 250 µm
• Tige de piston guidée avec disque et siège à géométrie spécifique pour réduire la cavitation
• Siège amovible optionnel en acier inoxydable pour meilleure résistance à la cavitation
• Orifice libre sans obstacle; pas d'éléments en travers de la section d'obturation pour limiter les colmatages et faciliter l'entretien
• Obturation avec cage dissipative optionnelle pour dissipation de pression et stabilisation de l'ouverture
• Tige et ressort de rappel en acier inoxydable; ressort situé hors du flux
• Membrane en Buna-N renforcée nylon et disque d'étanchéité en polyuréthane anti-abrasion
• Bouchon de vidange optionnel au fond de la vanne pour vidange complète en cas de gel
• Maintenance du circuit pilote possible avec la vanne en service
• Manomètre principal pour calibrage du pilote inclus; manomètres supplémentaires sur demande

Conformité aux normes

• Flasque à flasque : UNI-EN 558-1, DIN 3202 série F5
• Perçage brides : ISO PN10-16; compatibilité ANSI 150–300 sur demande
• Conforme à l'utilisation avec eau potable selon DM174 / GU166 / DE98/83CE

Caractéristiques techniques

• Modèle / Série : Hydromodul-C
• Type de vanne : Décharge rapide / sécurité hydraulique pilotée par membrane
• Matériau du corps : Fonte ductile (GS500 / GGG50) standard; acier carbone sur demande
• Revêtement : Peinture polyester cuite à 200°C, épaisseur garantie ≥ 250 µm
• Pistons & siège : Tige guidée; géométrie disque/siège spécifique pour réduire la cavitation; siège inox amovible en option
• Étanchéité : Disque d'étanchéité plunger en polyuréthane anti-abrasion; membrane Buna-N renforcée nylon
• Composants internes : Tige, ressort et boulonnerie en acier inoxydable; ressort hors du trajet d'écoulement
• Parcours d'écoulement : Orifice libre sans obstacles; pas d'éléments traversants
• Maintenance : Accès aisé aux pièces internes sans retirer la vanne de la tuyauterie; entretien du circuit pilote possible en service
• Accessoires optionnels : Cage dissipative, bouchon de vidange, manomètres supplémentaires
• Normes brides & perçage : UNI-EN 558-1 / DIN 3202 F5; perçage ISO PN10-16; compatibilité ANSI 150–300 sur demande
• Conformité : Convient pour l'eau potable selon DM174 / GU166 / DE98/83CE
