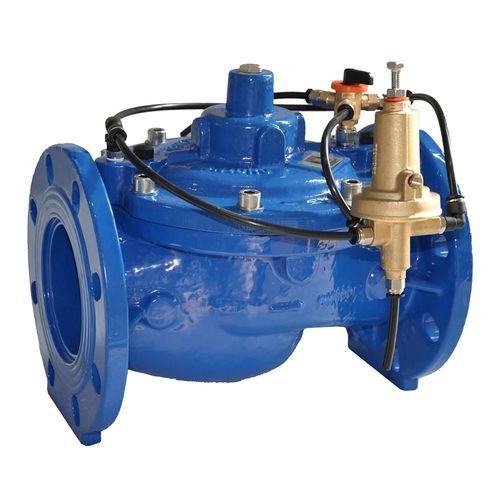

Vanne pour l'irrigation HM-C-SP3B

hydrauliquemanuelleen nylon

Présentation

La soupape de maintien de pression Hydromodul-C (Tecnidro) est une vanne pilote conçue pour maintenir une pression minimale en amont dans les réseaux d'eau et d'irrigation. Elle offre de hautes performances hydrauliques, des options de résistance à la cavitation et un accès simplifié pour la maintenance.

Principales caractéristiques

• Corps de type globe à haute hydrodynamique sans poches de stagnation (faible perte de charge)
• Matériau du corps : fonte ductile GS500/GGG50 (acier carbone sur demande)
• Peinture polyester en four à 200°C, épaisseur minimale garantie 250 μm
• Tige du plongeur entièrement guidée pour un mouvement stable
• Section du disque et siège du plongeur étudiés pour réduire le risque de cavitation
• Guidage de la tige indépendant du siège d'étanchéité
• Siège en acier inox amovible en option pour une meilleure résistance à la cavitation
• Orifice libre plein pour un passage sans obstacle
• Absence de rayons ou grilles dans la section de fermeture pour réduire l'encrassement et faciliter l'entretien
• Possibilité d'installer une obturateur cage dissipative sans modification de la vanne pour stabiliser l'ouverture sous forte chute de pression
• Tige et ressort de rappel en acier inoxydable (ressort de rappel hors du passage d'écoulement)
• Boulonnerie inox fixant le couvercle au corps principal
• Diaphragme en Buna-N armé nylon
• Disque d'étanchéité du plongeur en polyuréthane anti-abrasion
• Conception permettant l'accès interne pour maintenance sans démonter la vanne du réseau
• Les connexions de commande passent uniquement par le couvercle ; aucune connexion directe au corps principal
• Entretien du circuit pilote possible avec la vanne en service
• Trop‑plein/vidange au fond en option pour vidange totale en cas de gel
• Manomètre de fonction principal pour étalonnage du pilote inclus ; manomètres supplémentaires sur demande
• Fonctions de la vanne modifiables ou extensibles par simple modification du circuit pilote

Caractéristiques techniques

• Fabricant : Tecnidro
• Modèle / Série : Hydromodul-C
• Type de produit : vanne de soutien/contrôle de pression pour aqueducs et irrigation
• Matériau du corps : fonte ductile GS500 / GGG50 (acier carbone sur demande)
• Finition externe : peinture polyester en four à 200°C, épaisseur minimale garantie 250 μm
• Matériau du diaphragme : Buna-N renforcé nylon
• Étanchéité du plongeur : polyuréthane anti‑abrasion
• Tige et ressort de rappel : acier inoxydable (ressort de rappel hors du passage d'écoulement)
• Options : siège inox amovible, obturateur cage dissipative, bouchon de vidange, manomètre optionnel
• Documentation : fiche technique (PDF disponible)
• Catégories produit : Hydromodul C Control Valves — Aqueducs / Irrigation
• Statut de stock : en stock
