Vanne pour l'irrigation HM-C-RP2M

manuelleen nylonen acier inoxydable

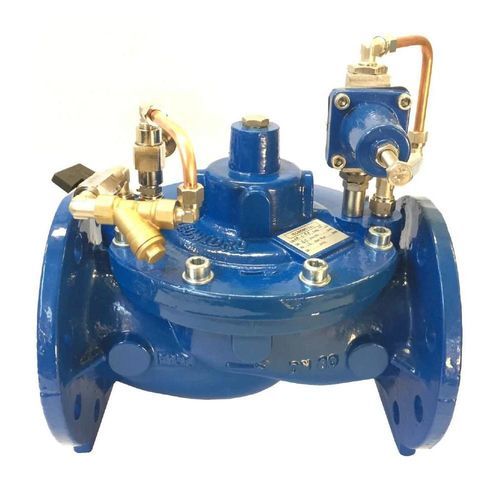

La vanne réductrice de pression Hydromodul-C est une vanne de régulation pilotée conçue pour réduire et stabiliser la pression en aval dans les réseaux d'eau et les systèmes d'irrigation. Elle associe un corps à globe à faible perte de charge à des options de résistance à la cavitation et un accès pour maintenance en ligne.

Caractéristiques principales

• Corps à hautes performances hydrodynamiques sans poches de stagnation pour une faible perte de charge.
• Orifice de passage totalement dégagé (sans rayons ni grilles) pour limiter les colmatages et faciliter la maintenance.
• Tige guidée intégralement ; guidage indépendant du siège ; géométrie du piston et du siège conçue pour réduire le risque de cavitation.
• Siège amovible en acier inox en option pour une meilleure résistance à la cavitation.
• Obturateur à cage dissipative optionnel pouvant être monté sans modification de la vanne pour dissiper des chutes de pression plus élevées et stabiliser l'ouverture.
• Ressort de rappel placé hors du passage d'écoulement pour minimiser la turbulence et les encrassements.
• Conception facilitant la maintenance : composants internes accessibles sans retirer la vanne de la canalisation ; maintenance du circuit pilote possible en fonctionnement ; toutes les connexions de pression/commande sur le couvercle de la vanne.
• Bouchon de vidange optionnel en fond de vanne pour drainage complet (utile en cas de gel).
• Manomètre principal pour calibration du pilote inclus ; manomètres additionnels disponibles sur demande.
• Les fonctions de la vanne peuvent être modifiées ou complétées par de simples modifications du circuit pilote.

Spécifications techniques

• Matériau standard du corps : fonte ductile GS500 / GGG50 (acier au carbone disponible sur demande).
• Revêtement : peinture polyester poudrée en four 200 °C, épaisseur minimale garantie 250 μm.
• Tige et ressort : acier inox.
• Fixations du couvercle : boulonnerie en acier inox.
• Membrane : Buna-N renforcé en nylon.
• Disque d'étanchéité du piston : polyuréthane anti-abrasion.
• Interaxe brides : UNI-EN 558-1, série DIN 3202 F5.
• Perçage brides : ISO PN10-16 ; compatible ANSI 150-300 sur demande.
• Conforme pour eau destinée à la consommation humaine (DM174 / GU166 / DE98/83CE).

Applications

• Systèmes d'irrigation
• Distribution d'eau municipale et ouvrages hydrauliques
• Réseaux d'eau industriels

Entretien et options

• Maintenance en ligne sans dépose de la vanne.
• Entretien du circuit pilote possible en fonctionnement.
• Siège amovible en inox et cage dissipative optionnels pour fortes chutes de pression.
• Bouchon de vidange pour drainage complet en conditions de gel.
• Manomètres supplémentaires et perçages de brides sur demande.

Documentation

• Fiche technique : HM-C-RP2M-ITA_ENG-v02.pdf (1.66 MB) — fiche technique avec cotes, matériaux et courbes de performance.
