Limpa-grades de tambor SGM

mecânico

CATEGORIA / TIPOLOGIA
CATEGORIA: CAPTAÇÃO DE ÁGUA
TIPOLOGIA: GRELHAS

QUANDO USAR
O limpa-grade automático SGM destina-se a captações de grande caudal, em água doce ou salgada: centrais hidroelétricas, captações para água de arrefecimento, tratamento e dessalinização, e captações para processos industriais.

CONSTRUÇÃO

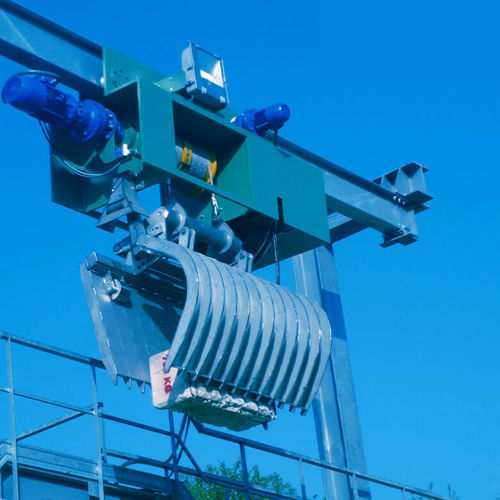

O SGM é composto por uma estrutura de suporte em aço com colunas que suportam um monorail de percurso. Um carro desliza no monorail com quatro rodas, pelo menos duas acionadas por motorredutores. A alimentação elétrica do carro é feita por linha festoon com cabo multipolar ou por enrolador de cabo elétrico. Um guincho elétrico montado no carro utiliza duas cordas de aço em tambor para elevar e baixar a caçamba; o guincho inclui motorredutor auto-bloqueante, sensores de posicionamento e proteção contra sobrecargas. A atuação da caçamba é realizada por dois pistões hidráulicos de duplo efeito em aço inoxidável, comandados por uma unidade hidráulica instalada no carro. Existe uma caçamba para recolha do material retido.

PRINCÍPIO DE FUNCIONAMENTO
A caçamba possui um pente raspador inferior fixo que permanece em contacto com as barras da grelha e conduz o material para baixo durante a descida. Uma caçamba superior rotativa, acionada pelos pistões, fixa o material durante a subida para transporte e descarga. O SGM pode seguir trajectórias rectilíneas, curvas ou mistas, permitindo a limpeza de grelhas não adjacentes ou não lineares. O funcionamento pode ser manual ou totalmente automático e permite operar por secções para manutenção ou esvaziamento de canais.

PONTOS FORTES

• RAPIDEZ NA LIMPEZA DE CANAIS MUITO GRANDES
• POSSIBILIDADE DE DESCARGA DO MATERIAL EM DISTÂNCIAS
• POSSIBILIDADE DE TRABALHAR EM GRELHAS NÃO LINEARES
• BLOCO DE LIMPEZA COMPACTO
• COMANDO REMOTO VISÍVEL

características / especificações técnicas

• Modelo: SGM
• Aplicação: captações para centrais hidroelétricas, arrefecimento, potabilização, dessalinização e processos industriais
• Estrutura de suporte: colunas em aço com monorail
• Carro: quatro rodas, pelo menos duas com acionamento por motorredutor
• Alimentação do carro: linha festoon com cabo multipolar ou enrolador de cabo
• Guincho: guincho elétrico com duas cordas de aço em tambor, motorredutor auto-bloqueante, sensores e proteção contra sobrecarga
• Atuação da caçamba: dois pistões hidráulicos de duplo efeito em aço inoxidável com unidade de comando hidráulica
• Características da caçamba: caçamba coletora com pente raspador inferior fixo e caçamba superior rotativa
• Capacidade de trajectória: rectilíneas, curvas ou mistas
• Modos de operação: manual ou totalmente automático; atuação por secções
• Projetado para grandes caudais em ambiente de água doce e salgada
