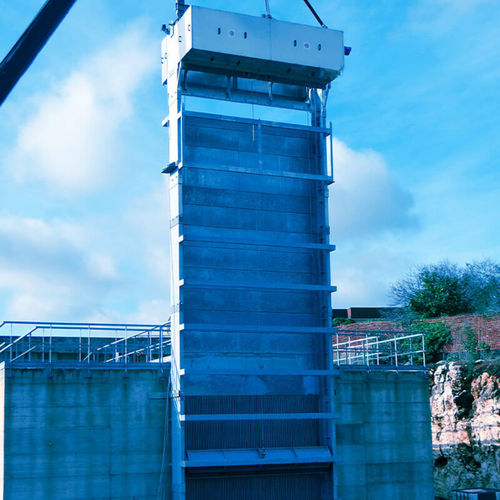

Limpa-grades de tambor GGPSC

com barrasmecânicovertical

CATEGORIA / TIPOLOGIA
CATEGORIA: CAPTAÇÃO DE ÁGUA
TIPOLOGIA: GRELHAS / TELAS

QUANDO UTILIZAR
A tela plana a cabo subvertical tipo GGPSC foi concebida para macratriação em estruturas de captação e para grandes estações de tratamento de águas residuais e industriais. É particularmente adequada para canais profundos e largos onde é necessária remoção de detritos grossos em alta capacidade.

COMO É CONSTRUÍDA
É composta por: uma estrutura em chapa de aço dobrada à prensa; um filtro constituído por um conjunto de barras planas fixadas ao canal através de travessas de suporte; um balde pendular de aço com pente que desliza em guias com rodas; um sistema de manuseio do balde com três cabos de aço, tambor de cabo e suportes; um motorredutor pendular acoplado ao eixo do tambor; um atuador elétrico que gere a rotação do balde através do terceiro cabo; e um sistema de limpeza/descarga do balde instalado na parte superior da máquina.

COMO FUNCIONA
Os detritos depositados nas barras são levantados pelo balde pendular durante o movimento ascendente. O balde é rodado e esvaziado a uma distância definida do ponto de descarga superior pelo atuador elétrico e pela sua geometria específica. Após uma pausa no topo, o balde desce mantendo distância das barras graças ao sistema de guias e controlo de rotação. O ciclo repete‑se automaticamente. A proteção contra sobrecargas é assegurada por dispositivos dinamométricos padrão ou, opcionalmente, por limitadores eletrónicos de corrente/absorção. A ausência de peças mecânicas móveis submersas e o funcionamento totalmente automático garantem desempenho fiável a longo prazo.

PONTOS FORTES

• Sem peças mecânicas móveis na água
• Adequado para canais profundos e grandes
• Pequena área ocupada
• Capacidade de elevar detritos de grande porte
• Construção resistente

Características técnicas / especificações

• Estrutura: construção em chapa de aço dobrada à prensa
• Filtro: conjunto de barras planas fixadas ao canal através de travessas de suporte
• Balde: balde pendular em aço com pente; desliza em guias com rodas
• Manuseio do balde: três cabos de aço, tambor de cabo e suportes
• Transmissão: motorredutor pendular acoplado ao eixo do tambor; atuador elétrico para rotação do balde
• Limpeza do balde: sistema dedicado instalado na parte superior para descarga do material retido
• Proteção contra sobrecarga: dispositivos dinamométricos padrão ou limitadores eletrónicos de absorção/opcionais
• Funcionamento: ciclo de limpeza totalmente automático; sem peças mecânicas submersas
• Aplicações: macratriação em captações de água; grandes estações de águas residuais e indústrias; adequado para canais profundos e largos
