Limpa-grades de tambor GRSI

de contra-correntecom barrasrotativo

Nome do produto

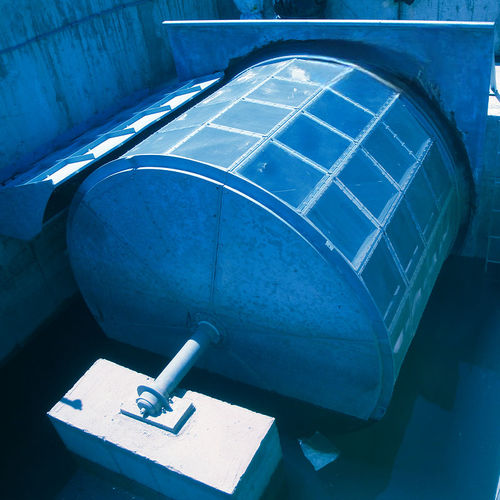

Tela de tambor rotativo (GRSI) projetada para microfiltração em aplicações de captação de água.

Quando usar
O GRSI é adequado para instalação em captações de água de mar, lago ou rio destinadas a sistemas de refrigeração, dessalinização, tratamento de água potável, irrigação e processos industriais.

Como é fabricado

• Estrutura cilíndrica resistente, reforçada por perfis de aço radiais para fornecer grande superfície cilíndrica livre capaz de suportar esforços hidráulicos e rotação em água.
• Série de painéis filtrantes removíveis aparafusados à estrutura; cada painel é composto por uma armação e uma malha quadrada ou chapa perfurada.
• Eixo central fixo que sustenta todo o tambor.
• Dois suportes laterais com casquilhos auto-lubrificantes especiais dimensionados para operação contínua em água e para suportar a rotação do tambor em relação ao eixo fixo.
• Motorredutor com engrenagens cilíndricas acionando o tambor através de um pinhão que engrena numa cremalheira.
• Barra de lavagem contracorrente com bicos de alta pressão para limpar a superfície filtrante de dentro para fora.
• Funil para recolha do material retido e da água de lavagem.
• Sistema de vedação com juntas montadas entre o tambor rotativo e uma peça fixa de aço presa à parede do canal.
• Proteção contra sobrecargas por dispositivos dinamométricos padrão ou, a pedido, por limitadores eletrónicos de absorção.
• Design simples e limpeza totalmente automática que asseguram desempenho sustentado e fiabilidade a longo prazo.

Como funciona
O fluxo de água de entrada, axial em relação ao tambor, é forçado a atravessar a superfície filtrante cilíndrica de fora para dentro. A água filtrada recombina no interior do tambor e é descarregada axialmente. Os sólidos retidos na face externa são deslocados para o funil pela água de lavagem pulverizada em contracorrente do interior para o exterior do tambor.

Pontos fortes

• Manutenção reduzida devido à ausência de peças mecânicas móveis submersas.
• Economia de energia e maior durabilidade mantendo o tambor parado exceto durante os ciclos de lavagem.
• Elevada capacidade de vazão específica.
• Construção robusta para operação exigente.

Características / especificações técnicas

• Modelo: GRSI (tela de tambor rotativo).
• Aplicação: captação de água para refrigeração, dessalinização, tratamento de água potável, irrigação e processos industriais.
• Painéis filtrantes: painéis emoldurados removíveis com malha quadrada ou chapa perfurada.
• Acionamento: motorredutor com engrenagens cilíndricas e transmissão pinhão‑cremalheira.
• Sistema de lavagem: barra contracorrente com bicos de alta pressão (interior → exterior).
• Suportes: suportes laterais com casquilhos auto-lubrificantes; eixo central fixo.
• Vedação: sistema de juntas entre o tambor rotativo e peça fixa montada no canal.
• Funil: recolha dos sólidos retidos e das águas de lavagem.
• Proteção contra sobrecarga: dispositivos dinamométricos padrão; limitadores eletrónicos opcionais.
• Funcionamento: limpeza totalmente automática; tambor parado exceto durante a lavagem para minimizar o consumo de energia.
• Construção: estrutura em aço reforçada por perfis radiais para alta resistência mecânica.
