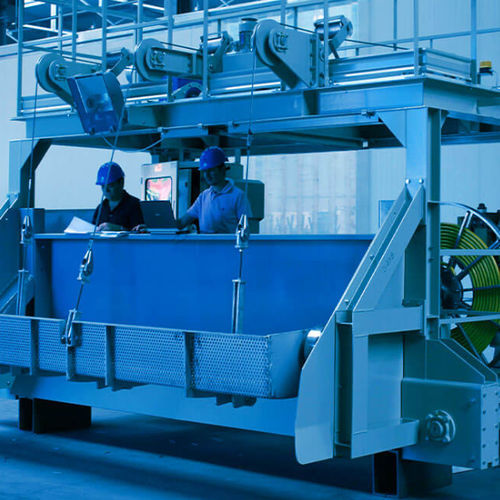

Limpa-grades de tambor SGPSA

mecânico

CATEGORY WATER INTAKE
TYPOLOGY SCREENS

WHEN TO USE IT O limpa-grelhas automático SGPSA com caçamba pendular destina-se à limpeza de grandes grades em captações de água (mar, lago, rio) e em grandes ETAs. É indicado quando se exige remoção contínua e fiável dos resíduos retidos e descarga automatizada para proteger equipamentos aguas abaixo.

CONSTRUCTION / DESIGN A máquina é composta por um carro móvel reforçado que se desloca sobre trilhos instalados no nível superior do canal, uma caçamba pendular com rolos deslizantes e um guincho elétrico. O carro é concebido para suportar cargas ascendentes, descendentes e de capotamento provenientes da caçamba. A alimentação a bordo faz-se por carretel de cabo elétrico ou cabo festão multipolar. O guincho utiliza três cabos de aço num tambor (dois cabos externos para suporte da caçamba; um cabo central para abertura/fecho via atuador elétrico) e está equipado com motorredutor autoblocante e dispositivos de proteção electromecânicos contra sobrecargas.

OPERATION O SGPSA cumpre três funções numa só unidade: limpeza das barras da grelha, retenção do material retido e descarga do mesmo. Durante a descida a caçamba permanece aberta e fecha-se no fundo do canal para elevar o material numa subida. A descarga pode ser em áreas dedicadas acessíveis pela máquina móvel, em corpo basculante quando cheio, ou em canais paralelos diretamente a partir da caçamba após a subida. Modos de operação: manual (painel de botões, comando remoto) ou automático; permite operar por secções para manutenção.

TECHNICAL SPECIFICATIONS

• Carro móvel reforçado para suportar cargas ascendentes, descendentes e de capotamento
• Trilhos instalados no nível superior do canal
• Quatro rodas para o deslocamento do carro, pelo menos duas acionadas por motorredutores
• Alimentação a bordo via carretel de cabo elétrico ou cabo festão multipolar
• Guincho elétrico com três cabos de aço no tambor (dois cabos externos para suporte da caçamba; um cabo central para abertura/fecho via atuador elétrico)
• Guincho com motorredutor autoblocante e dispositivos de proteção electromecânicos contra sobrecargas
• Caçamba oscilante tipo pendular com rolos deslizantes sobre as barras da grelha
• Caçamba aberta durante a descida e que fecha no fundo do canal para elevar o material retido
• Opções de descarga: áreas dedicadas, corpo basculante quando cheio, ou descarga em canais paralelos
• Modos de operação: manual (painel de botões, comando remoto) ou automático; pode operar em secções individuais para manutenção
