Limpa-grades fino VS

mecânicovibratório

Visão geral do produto

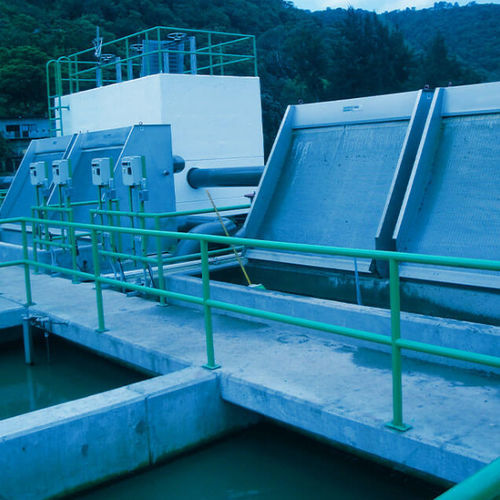

A tela estática VS é uma unidade de triagem fina concebida para o pré-tratamento de águas residuais civis e industriais. É recomendada quando não há fornecimento elétrico no local ou quando se deve evitar equipamentos motorizados. A série VS é uma tela mecânica estática; a variante VSV inclui um vibrador eletromecânico para melhorar a descarga de sólidos.

Categoria / Tipologia
CATEGORIA: CAPTAÇÃO DE ÁGUA
TIPOLOGIA: TELAS

Quando usar
A tela estática VS destina-se à triagem fina de águas residuais brutas em estações municipais e industriais, em obras temporárias e em instalações remotas com fornecimento elétrico limitado. Selecione a variante VSV quando for necessária vibração mecânica para melhorar a remoção de sólidos.

Como é fabricada
A unidade é constituída por um quadro de perfis e chapas dobradas que formam uma câmara de alimentação e descarga de dupla ação, um conjunto filtrante composto por barras de fio trapezoidal com espaçamento definido e, no modelo VSV, um vibrador eletromecânico.

Como funciona
A água bruta enche a câmara de entrada e flui sobre a parte superior do conjunto filtrante, que garante uma distribuição uniforme do caudal. A água passa através das folgas das barras de fio trapezoidal e alcança a câmara de descarga, enquanto os resíduos retidos deslocam-se ao longo da tela e caem por gravidade para a zona de descarga. A geometria da tela desacelera e desidrata parcialmente os resíduos. A inclinação do conjunto filtrante pode ser ajustada por meio de um botão para otimizar o desempenho conforme o tipo de água. O design estático minimiza peças móveis e, na versão VS, elimina a necessidade de um motor elétrico, reduzindo os requisitos de instalação e manutenção.

Pontos fortes

• Não necessita de eletricidade (modelo VS estático)
• Baixos custos de instalação e manutenção
• Funcionamento simples
• Operação silenciosa e desempenho consistente ao longo do tempo

Características / especificações técnicas

• Série: VS (tela estática); variante VSV disponível com vibrador eletromecânico
• Aplicação: Triagem fina de águas residuais civis e industriais
• Estrutura: Quadro de perfis e chapas dobradas formando câmara de alimentação-descarga de dupla ação
• Filtro: Barras de fio trapezoidal com espaçamento especificado
• Operação: Transporte de resíduos auxiliado por gravidade; inclinação da tela ajustável por botão
• Vantagens: Ausência de peças móveis e motor elétrico na versão estática, custos de instalação e manutenção reduzidos, operação silenciosa, desempenho consistente
• Ajuste: Inclinação ajustável para otimizar o desempenho para diferentes tipos de água
