Filtro de água GRSIS

em painéis

Categoria e tipo
CATEGORIA: CAPTAÇÃO DE ÁGUA
TIPOLOGIA: FILTROS

Produto

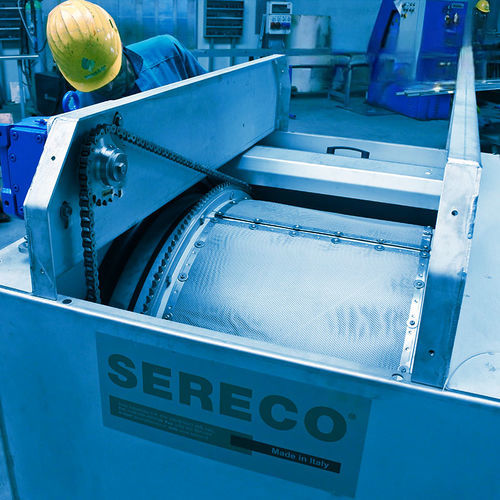

O GRSIS é um filtro de tambor rotativo compacto, adequado à filtração de caudais reduzidos (algumas centenas de m3/h) de águas residuais a tratar, água do mar, de lago ou de rio, destinado a processos industriais, potabilização, rega ou processos de produção em geral.

Construção

• Estrutura compacta paralelipépeda totalmente fechada em aço inoxidável contendo todos os componentes.
• Tambor cilíndrico horizontal reforçado por perfis radiais em aço para proporcionar uma ampla superfície cilíndrica livre resistente à rotação e às solicitações hidráulicas.
• Série de painéis filtrantes aparafusados e removíveis em malha quadrada ou chapa perfurada para fácil substituição.
• Eixo fixo que suporta todo o tambor.
• Dois suportes laterais com casquilhos autolubrificantes dimensionados para funcionamento contínuo em água.
• Motorredutor com engrenagens cilíndricas; rotação do tambor por pinhão que engrena com uma cremalheira.
• Barra de lavagem contracorrente com bicos de alta pressão para limpeza de dentro para fora.
• Trémula para recolha de sólidos retidos e água de lavagem; vedação por juntas entre tambor e parede do contentor.
• Proteção contra sobrecargas por dispositivos dinamométricos ou limitadores eletrónicos de absorção opcionais; painel de comando elétrico.

Funcionamento
O escoamento de entrada penetra axialmente através de uma ligação flangeada. A água atravessa os painéis filtrantes de fora para dentro; a água filtrada recombina-se e sai axialmente através de uma ligação flangeada de saída. Os sólidos retidos na superfície exterior são empurrados para a trémula pelo lavagem contracorrente e descarregados através de uma ligação flangeada. A unidade inclui filtro na tubagem de lavagem, ligação flangeada de transbordo e descarga inferior.

Pontos fortes

• Unidade compacta e facilmente mobilizável, adequada a instalações com espaço limitado.
• Construção totalmente em aço inoxidável para resistência à corrosão em ambientes marinhos e de água doce.
• Lavagem automática que reduz a manutenção de rotina.
• Abertura filtrante intercambiável para se adaptar a diferentes sólidos e aplicações.

Características / especificações técnicas

• Modelo / Série: GRSIS
• Vazão adequada: caudais reduzidos (algumas centenas de m3/h)
• Aplicações: águas residuais a tratar, água do mar/lago/rio; processos industriais, potabilização, rega, processos de produção gerais
• Material de construção: aço inoxidável
• Elementos filtrantes: painéis removíveis aparafusados com malha quadrada ou chapa perfurada; abertura filtrante ajustável/trocável
• Transmissão: motorredutor com engrenagens cilíndricas, pinhão e cremalheira
• Limpeza: lavagem contracorrente de alta pressão de dentro para fora; sistema automático
• Suportes e mancais: suportes com casquilhos autolubrificantes para operação contínua em água
• Vedação: vedação por junta entre tambor e contentor
• Conexões e descargas: ligações flangeadas de entrada/saída, flange de transbordo, descarga inferior, trémula para sólidos e água de lavagem
• Acessórios: filtro na tubagem de lavagem, painel de comando elétrico
• Proteção: proteção por dinamómetro contra sobrecargas ou limitadores eletrónicos opcionais
