Filtro de água VTR2

Visão geral do produto
O filtro de tambor rotativo de grande diâmetro a fluxo lateral VTR2 é uma tela rotativa submersa projetada para captações de água em águas profundas (mar, lago ou rio) em profundidades superiores a 4–5 m. Fornece água filtrada para arrefecimento industrial, pré-tratamento para dessalinização, pré-tratamento para água potável e outros processos de produção.

Categoria / Tipologia
CATEGORIA: CAPTAÇÃO DE ÁGUA
TIPOLOGIA: TELAS DE TAMBOR ROTATIVO / FILTROS SUBMERSOS A FLUXO LATERAL

Construção
Unidade com estrutura cilíndrica portante reforçada por nervuras radiais em aço que suportam uma ampla superfície filtrante cilíndrica livre. Painéis filtrantes removíveis e parafusados (moldura + tela de malha quadrada) permitem substituição in loco. O tambor roda num eixo central apoiado por dois suportes laterais com rolamentos lubrificados para toda a vida. A transmissão é efetuada por um redutor com engrenagens cilíndricas e pião-cremalheira. O sistema de limpeza inclui barras de lavagem internas a contracorrente com bicos de alta pressão e descarrega os detritos numa tremonha. A vedação realiza-se com juntas entre o tambor rotativo e uma peça fixa em aço montada no canal. Proteção contra sobrecargas através de dispositivos dinamométricos padrão ou limitadores eletrónicos de absorção opcionais.

Componentes principais

• Estrutura portante cilíndrica com reforços radiais em aço
• Painéis filtrantes removíveis e parafusados (moldura + tela de malha quadrada)
• Eixo central rotativo
• Dois suportes laterais com rolamentos lubrificados para toda a vida
• Redutor com engrenagens cilíndricas e transmissão pião-cremalheira
• Duas barras de lavagem internas→externas a contracorrente com bicos de alta pressão
• Tremonha para material retido e água de lavagem
• Sistema de vedação com juntas entre tambor e peça fixa do canal
• Proteção contra sobrecarga: dispositivos dinamométricos ou limitadores eletrónicos opcionais

Funcionamento

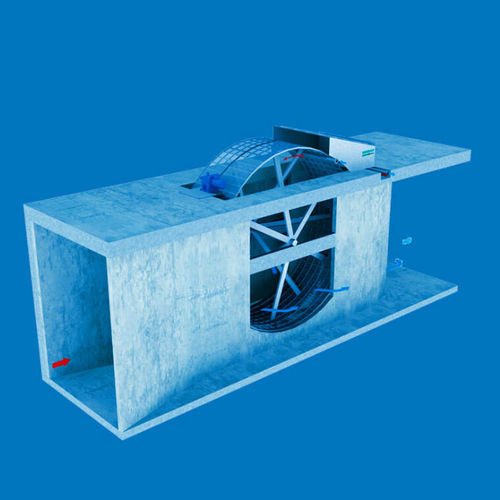

O fluxo que entra no canal é dirigido para a superfície externa submersa do tambor e é filtrado ao passar do exterior para o interior, saindo axialmente em ambas as extremidades. A superfície central a jusante do canal está fechada, forçando a divisão e recombinação do fluxo após o filtro. Os detritos retidos na parte exterior do tambor são removidos pela água de lavagem projetada de dentro para fora, que empurra os resíduos para a tremonha.

Aplicações

• Captações em mar, lago ou rio a profundidades >4–5 m
• Fornecimento de água de arrefecimento para processos industriais
• Pré-tratamento para dessalinização
• Pré-tratamento para tratamento de água potável
• Outras captações de água para processos industriais

Principais benefícios

• Dimensionado para caudais muito elevados
• Construído em materiais inoxidáveis e recicláveis
• Rolamentos lubrificados para toda a vida para operação contínua
• Manutenção rotineira reduzida graças ao design simples
• Limpeza interna totalmente automática para desempenho sustentado

Características / especificações técnicas

• Modelo: VTR2
• Profundidade de instalação: adequado para canais com mais de 4–5 metros
• Princípio de filtragem: tambor rotativo submerso a fluxo lateral (exterior→interior)
• Meio filtrante: painéis removíveis com telas de malha quadrada
• Transmissão: redutor com engrenagens cilíndricas, pião-cremalheira
• Limpeza: duas barras de lavagem internas→externas a contracorrente com bicos de alta pressão
• Materiais: inoxidáveis e recicláveis
• Rolamentos: lubrificados para toda a vida, dimensionados para operação contínua em imersão
• Vedação: sistema de juntas entre tambor rotativo e peça fixa do canal
• Coleta: tremonha para material retido e água de lavagem
• Proteção contra sobrecarga: dispositivos dinamométricos; limitadores eletrónicos opcionais
• Operação: limpeza totalmente automática
