Limpa-grades com barras ITC

mecânico

Visão geral do produto
O crivo de captação de água do tipo ITC é projetado para a captação de água doce e salgada em vazões pequenas a médias, quando a qualidade da água não exige um sistema de triagem mecânica complexo ou quando não há fornecimento elétrico no local.

Construção

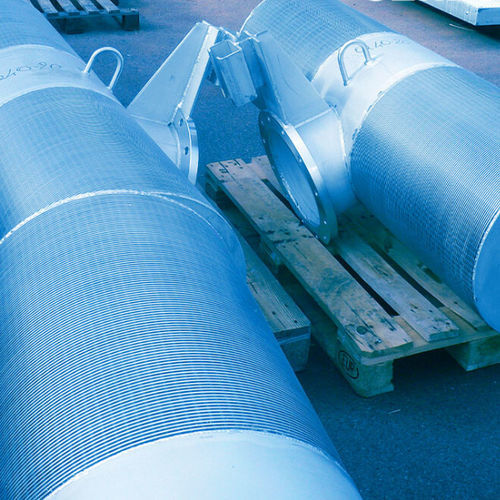

Consiste em uma ou mais tubulações em T fabricadas com barras de fio trapezoidal montadas de forma a formar seções em T fechadas em dois lados e abertas em um lado, permitindo que a água filtrada flua em direção às bombas de sucção ou a processos subsequentes.

Operação
A água bruta entra na tubulação em T através das barras de fio trapezoidal e atinge a única saída aberta, onde uma flange padrão permite a conexão à tubulação de sucção das bombas ou à tubulação de transferência. A geometria garante distribuição uniforme do líquido sobre a superfície filtrante. A água passa pelos espaços entre as barras, alcançando a flange de descarga enquanto os sólidos retidos são levados pelas correntes. A geometria das barras otimiza o efeito de autolimpeza pela vazão. Pode ser fornecido um sistema opcional de retro-lavagem por água ou ar quando necessário. O projeto não possui partes móveis nem motores elétricos, não requer obras civis, apresenta baixos custos de instalação e manutenção e assegura operação silenciosa e desempenho constante.

Pontos fortes

• Operação sem eletricidade
• Baixos custos de instalação e manutenção
• Operação silenciosa
• Projeto robusto
• Filtragem fina

Características / especificações técnicas

• Categoria: CAPTAÇÃO DE ÁGUA
• Tipologia: CRIVOS / TELAS
• Denominação / modelo: ITC
• Construção: uma ou mais tubulações em T em barras de fio trapezoidal; tubulações fechadas em dois lados e abertas em um lado
• Filtragem: filtração passiva por fio trapezoidal com distribuição uniforme do líquido na área filtrante
• Limpeza: material retido removido pelas correntes; retro-lavagem por água ou ar opcional conforme necessário
• Operação: sem partes móveis ou motores elétricos (pode operar sem eletricidade)
• Aplicações: captação de água doce e salgada para vazões pequenas e médias; adequado onde não há fornecimento elétrico
• Vantagens: não requer obras civis, baixos custos de instalação e manutenção, desempenho constante, operação silenciosa, projeto robusto
