Sgrigliatore a tamburo SGPSA

meccanico

CATEGORY WATER INTAKE
TYPOLOGY SCREENS

WHEN TO USE IT Il pulitore automatico di griglie SGPSA con benna pendolare è studiato per la pulizia di grandi griglie alle prese d'acqua (mare, lago, fiume) e per grandi impianti di trattamento. È indicato quando è necessaria la rimozione continua e affidabile dei materiali trattenuti e lo scarico automatizzato per proteggere le macchine a valle.

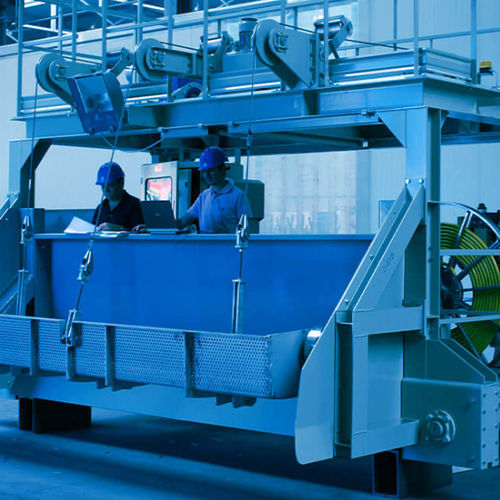

CONSTRUCTION / DESIGN La macchina è composta da un carrello mobile rinforzato che scorre su binari installati al livello superiore del canale, una benna pendolare con rulli scorrevoli e un gruppo verricello elettrico. Il carrello è progettato per resistere ai carichi in salita, discesa e di ribaltamento impressi dalla benna. L'alimentazione a bordo avviene tramite avvolgitore di cavo elettrico o cavo festone multipolare. Il verricello impiega tre funi d'acciaio su un tamburo (due funi esterne per il supporto della benna; una fune centrale per apertura/chiusura tramite attuatore elettrico) ed è fornito di motoriduttore autobloccante e dispositivi di protezione elettromeccanica contro sovraccarichi.

OPERATION L'SGPSA svolge tre funzioni in un'unica macchina: pulizia delle sbarre della griglia, trattenimento del materiale schermato e scarico dello stesso. Durante la discesa la benna rimane aperta, quindi si chiude in fondo al canale per sollevare il materiale durante la risalita. Lo scarico può avvenire in aree dedicate accessibili dalla macchina mobile, nel cassone ribaltabile quando pieno, o in canali paralleli direttamente dalla benna dopo la risalita. Modalità d'esercizio: manuale (pannello a pulsanti, telecomando) o automatica, con possibilità di operare su singole porzioni per manutenzione.

TECHNICAL SPECIFICATIONS

• Carrello mobile rinforzato per resistere ai carichi in salita, discesa e di ribaltamento
• Binari installati al livello superiore del canale
• Quattro ruote per il movimento del carrello, almeno due azionate da motoriduttori
• Alimentazione a bordo tramite avvolgitore di cavo elettrico o cavo festone multipolare
• Verricello elettrico con tre funi d'acciaio su tamburo (due funi esterne per il supporto della benna; una fune centrale per apertura/chiusura tramite attuatore elettrico)
• Verricello con motoriduttore autobloccante e dispositivi di protezione elettromeccanica contro i sovraccarichi
• Benna oscillante di tipo pendolare con rulli scorrevoli sulle sbarre della griglia
• Benna aperta durante la discesa e che si chiude in fondo al canale per sollevare il materiale schermato
• Opzioni di scarico: aree dedicate, cassone ribaltabile quando pieno, o scarico in canali paralleli
• Modalità di funzionamento: manuale (pannello a pulsanti, telecomando) o automatica; può operare su sezioni individuali per manutenzione
